Stålsøjle

Tilpas visning

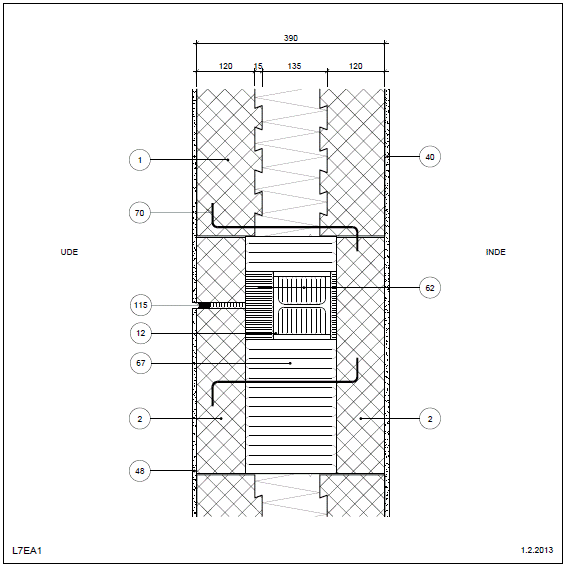

L7EA1

Bagmur: Leca Termblokke

  • Søjle i ydermur, vandret snit
  • Tilslutning (vandret snit)
  • Leca blokke 100 mm
  • Tilpasset isolering
  • Stålsøjle HE100B
  • Ydervæg: Leca Termblokke 390 mm

U-værdier
U,l: 0.2

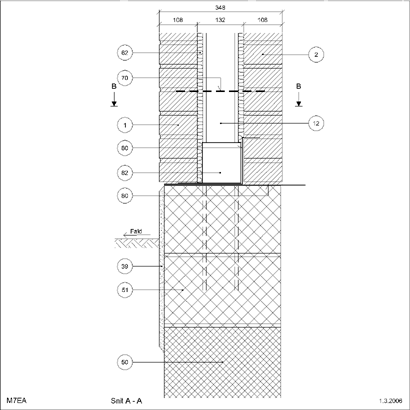

M7EA (*)

Bagmur: Tegl

  • Stålsøjle I, snit A - A
  • Tilslutning (lodret snit)
  • Søjle
  • Stålsøjle I, snit A - A
  • Tegl i bagmur
  • Hulmur, 348 mm

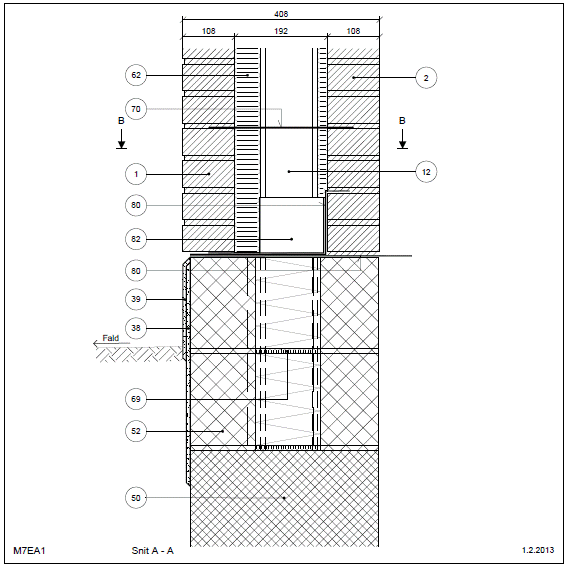

M7EA1

Bagmur: Tegl

  • Tilslutning (lodret snit)
  • Hulmur, 408 mm
  • Tegl i bagmur
  • Stålsøjle I, snit A – A
  • Søjle
  • Hulmur, 408 mm

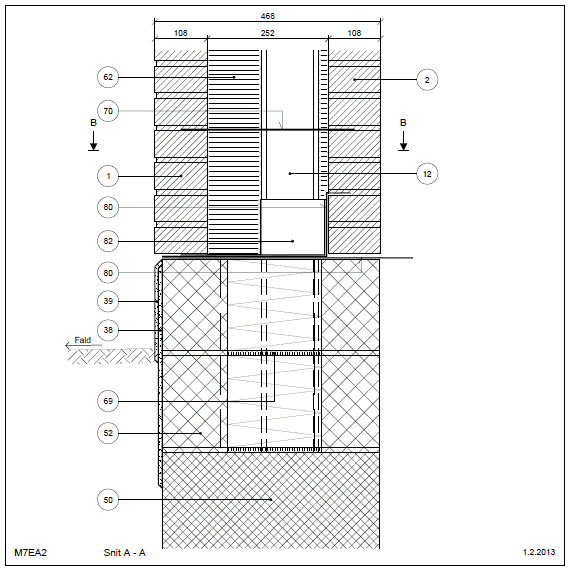

M7EA2

Bagmur: Tegl

  • Hulmur, 468 mm
  • Tilslutning (lodret snit)
  • Søjle
  • Stålsøjle I, snit A – A
  • Tegl i bagmur
  • Hulmur, 468 mm

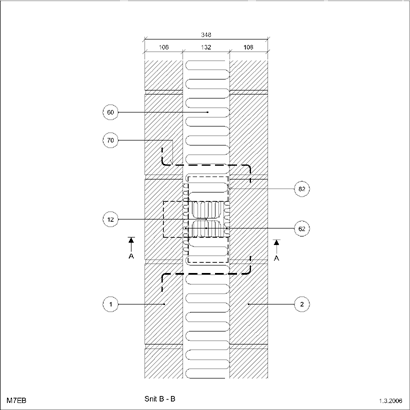

M7EB (*)

Bagmur: Tegl

  • Stålsøjle I, snit B - B
  • Tilslutning (lodret snit)
  • Tegl i bagmur
  • Stålsøjle I, snit B - B
  • Søjle
  • Hulmur, 348 mm

U-værdier
U,l: 0.27
kuldebro (1): 0.29

M7EB1

Bagmur: Tegl

  • Hulmur, 408 mm
  • Tilslutning (lodret snit)
  • Søjle
  • Stålsøjle I, snit B – B
  • Tegl i bagmur
  • Hulmur, 408 mm

U-værdier
U,l: 0.19
kuldebro (1): 0.22

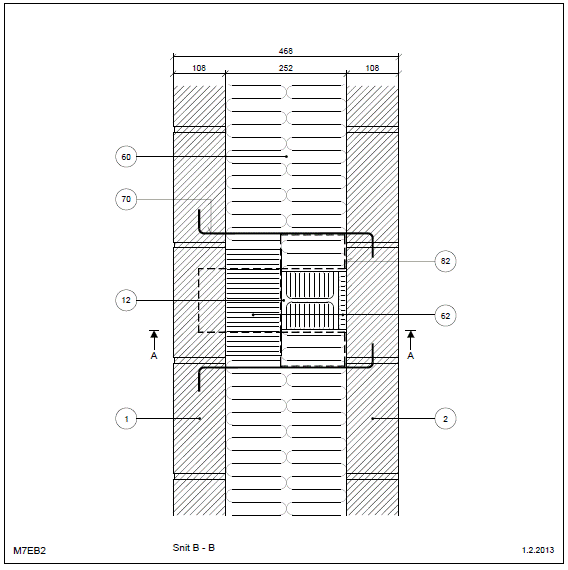

M7EB2

Bagmur: Tegl

  • Hulmur, 468 mm
  • Tilslutning (lodret snit)
  • Tegl i bagmur
  • Stålsøjle I, snit B – B
  • Søjle
  • Hulmur, 468 mm

U-værdier
U,l: 0.14
kuldebro (1): 0.18

M7EC (*)

Bagmur: Tegl

  • Tilslutning (lodret snit)
  • Stålsøjle II, snit A – A
  • Søjle
  • Stålsøjle II, snit A – A
  • Tegl i bagmur
  • Hulmur, 348 mm

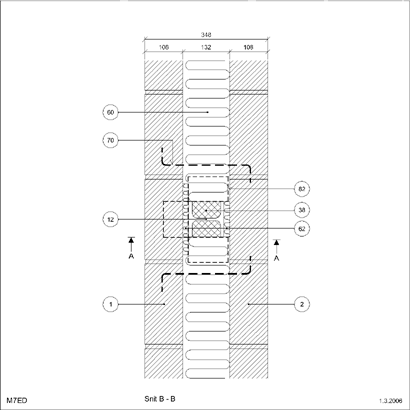

M7ED (*)

Bagmur: Tegl

  • Stålsøjle II, snit B – B
  • Tilslutning (lodret snit)
  • Tegl i bagmur
  • Stålsøjle II, snit B – B
  • Søjle
  • Hulmur, 348 mm

U-værdier
U,l: 0.27
kuldebro (1): 0.75

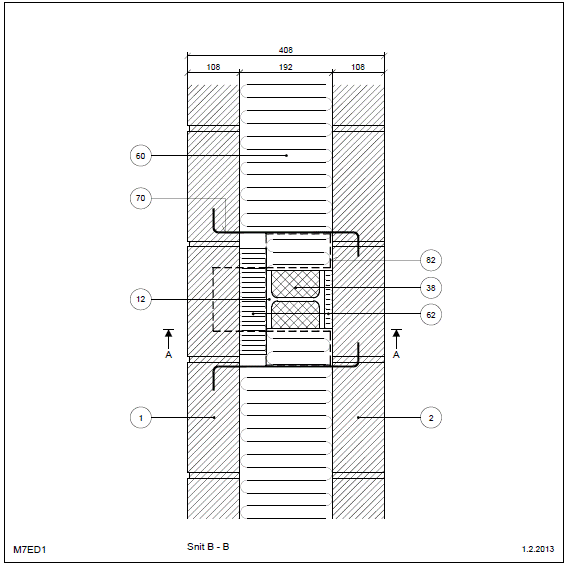

M7ED1

Bagmur: Tegl

  • Tilslutning (lodret snit)
  • Søjle
  • Stålsøjle II, snit B – B
  • Tegl i bagmur
  • Hulmur, 408 mm

U-værdier
U,l: ikke oplyst
kuldebro (1): ikke oplyst

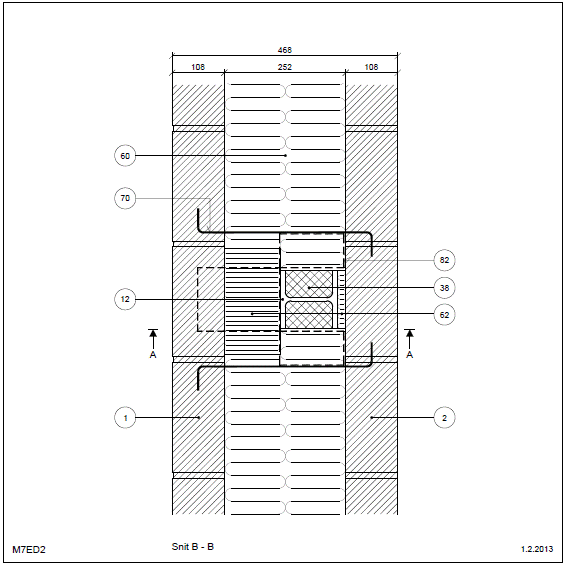

M7ED2

Bagmur: Tegl

  • Tilslutning (lodret snit)
  • Tegl i bagmur
  • Stålsøjle II, snit B – B
  • Søjle
  • Hulmur, 468 mm

U-værdier
U,l: ikke oplyst
kuldebro (1): ikke oplyst

M7EE (*)

Bagmur: Tegl

  • Tilslutning (lodret snit)
  • Søjle
  • Stålsøjle III, snit A – A
  • Tegl i bagmur
  • Hulmur, 348 mm

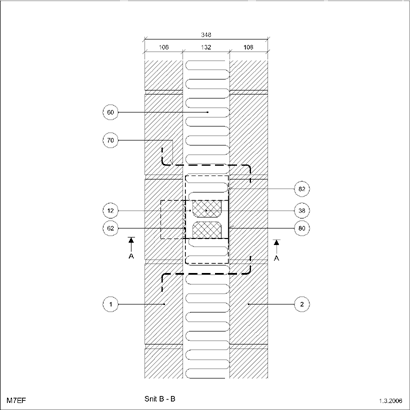

M7EF (*)

Bagmur: Tegl

  • Tilslutning (lodret snit)
  • Tegl i bagmur
  • Stålsøjle III, snit B – B
  • Søjle
  • Hulmur, 348 mm

U-værdier
U,l: 0.27
kuldebro (1): 0.31

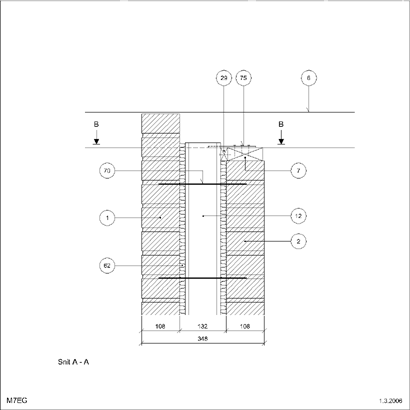

M7EG (*)

Bagmur: Tegl

  • Tilslutning (lodret snit)
  • Løsning ved top, snit A – A
  • Søjle
  • Løsning ved top, snit A – A
  • Tegl i bagmur
  • Hulmur, 348 mm

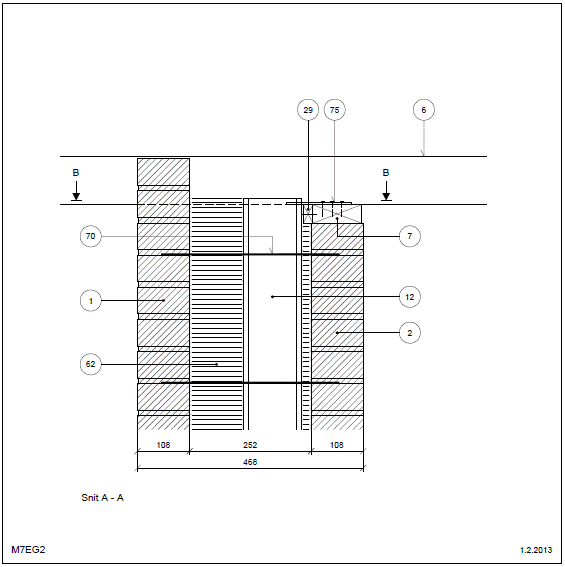

M7EG2

Bagmur: Tegl

  • Tilslutning (lodret snit)
  • Løsning ved top, snit A – A
  • Søjle
  • Tegl i bagmur
  • Hulmur, 468 mm

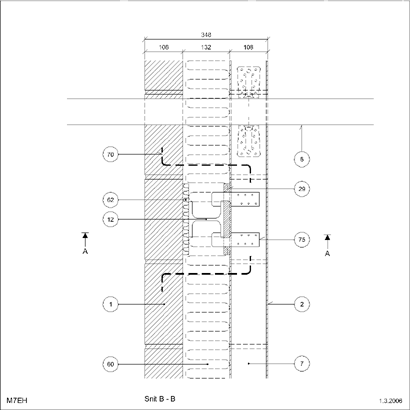

M7EH (*)

Bagmur: Tegl

  • Løsning ved top, snit B – B
  • Tilslutning (lodret snit)
  • Tegl i bagmur
  • Løsning ved top, snit B – B
  • Søjle
  • Hulmur, 348 mm

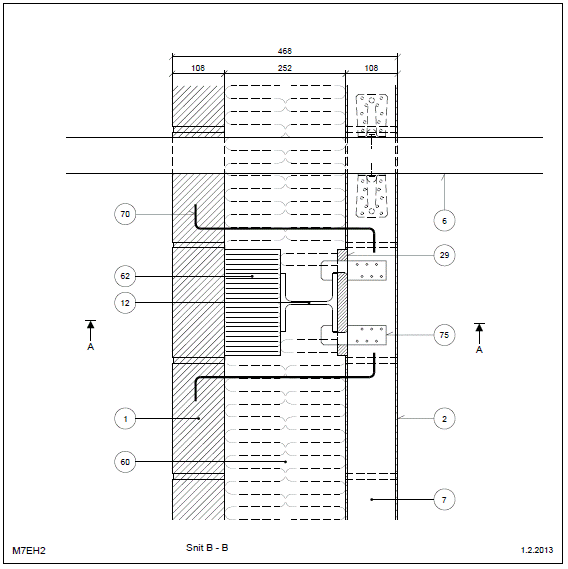

M7EH2

Bagmur: Tegl

  • Løsning ved top, snit B – B
  • Tilslutning (lodret snit)
  • Tegl i bagmur
  • Søjle
  • Hulmur, 468 mm
