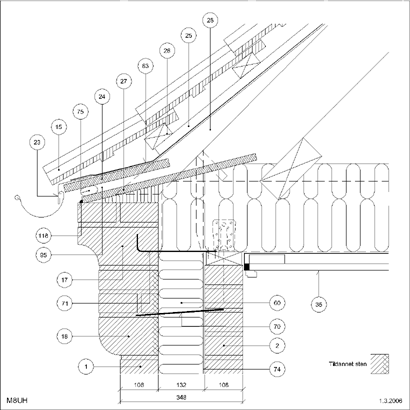

Gitterspær m/ gesims

Bagmur: Tegl

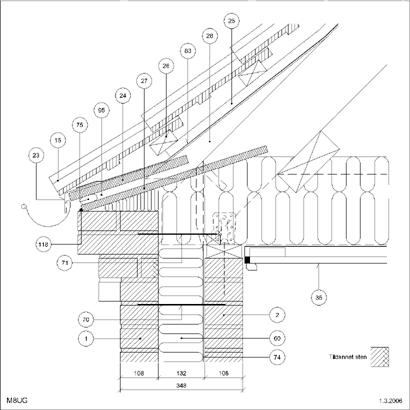

• Gesims. 25°
• Tegl i bagmur
• Tagfod (lodret snit)
• Udvendig. Gitter- og hanebåndsspær
• Gesims. 25°

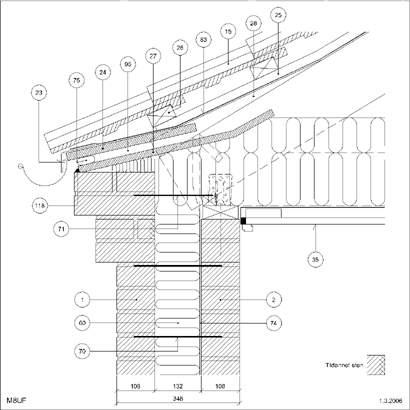

• Hulmur, 348 mm

U-værdier
U,l: 0.27
U,v: 0.14

Bagmur: Tegl

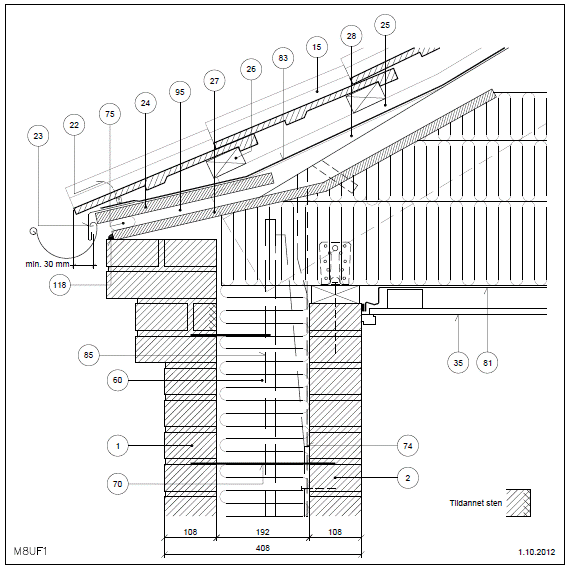

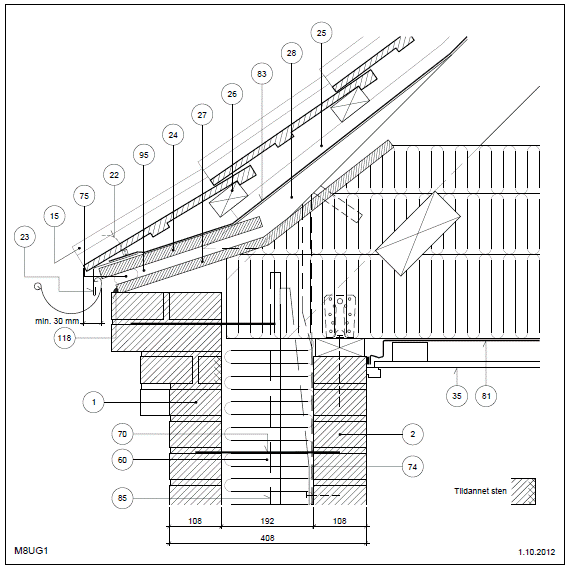

• Hulmur, 408 mm
• Gesims. 25°
• Tagfod (lodret snit)
• Tegl i bagmur
• Gitterspær m/ gesims

U-værdier
U,l: ikke oplyst
U,v: ikke oplyst

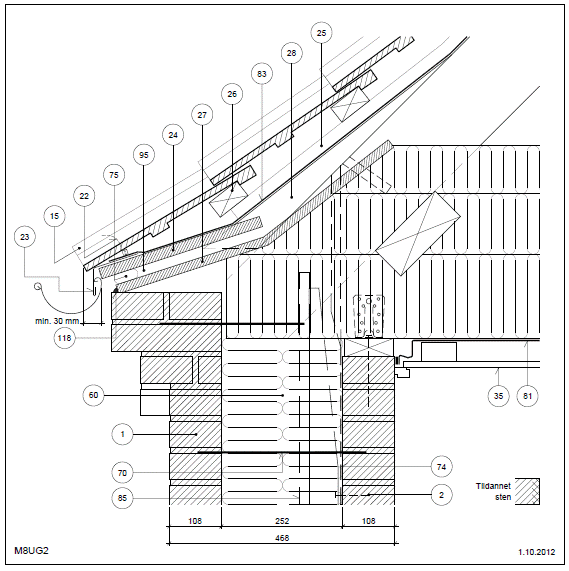

Bagmur: Tegl

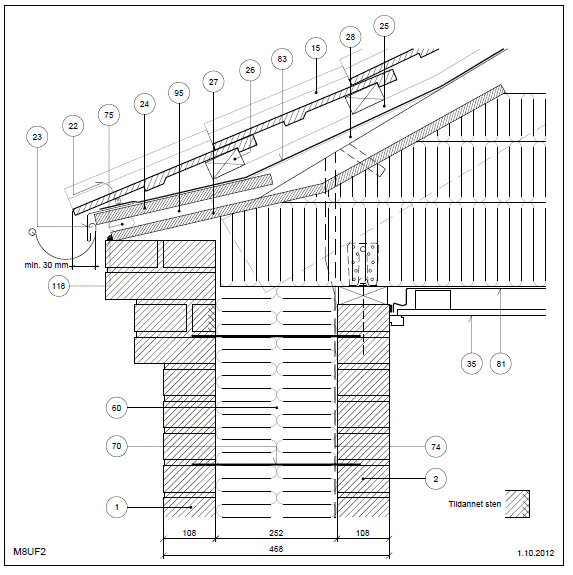

• Hulmur, 468 mm
• Tegl i bagmur
• Tagfod (lodret snit)
• Gesims. 25°
• Gitterspær m/ gesims

U-værdier
U,l: ikke oplyst
U,v: ikke oplyst

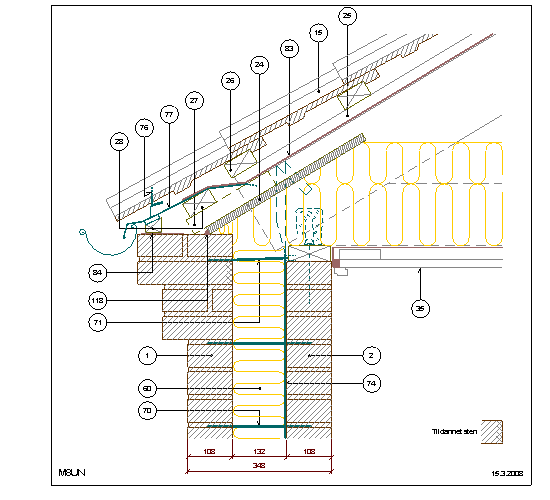

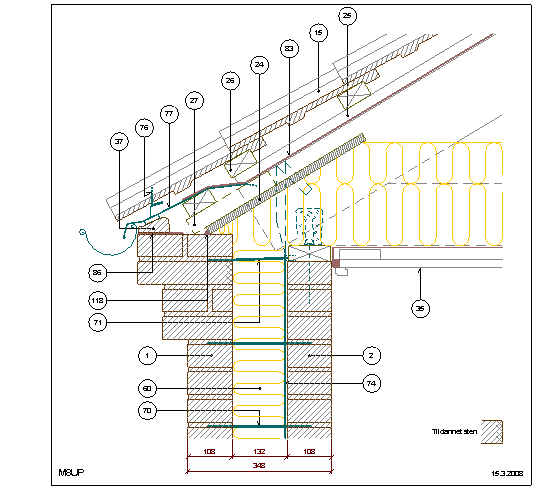

Bagmur: Tegl

• Gesims 45° haneb.spær
• Gesims + opskalk, 45° hanebåndsspær
• Udvendig. Gitter- og hanebåndsspær
• Tagfod (lodret snit)
• Tegl i bagmur
• Udnyttet tagetage

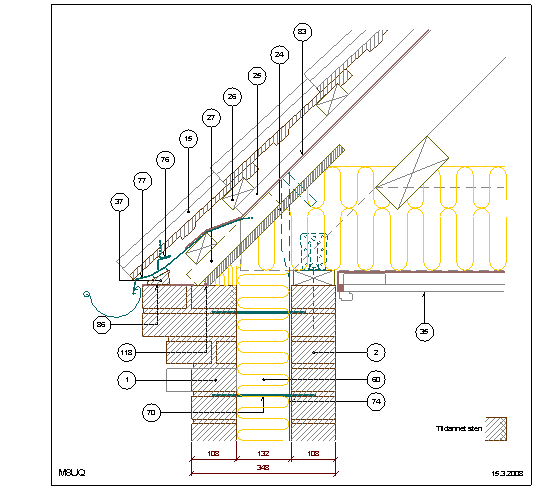

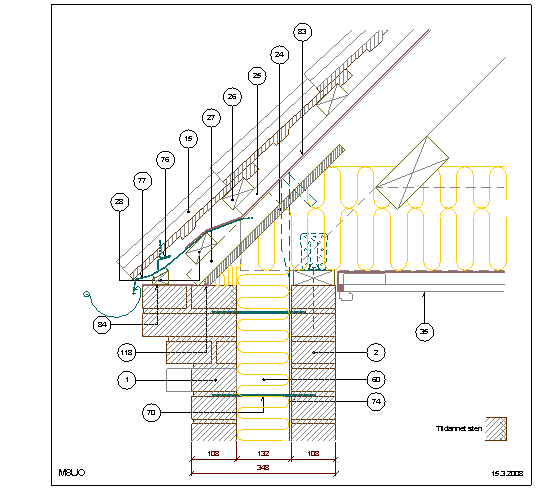

• Hulmur, 348 mm

U-værdier
U,l: 0.27
U,v: 0.14

Bagmur: Tegl

• Hulmur, 408 mm
• Tegl i bagmur
• Tagfod (lodret snit)
• Gesims + opskalk, 45° hanebåndsspær
• Gitterspær m/ gesims
• Udnyttet tagetage

U-værdier
U,l: ikke oplyst
U,v: ikke oplyst

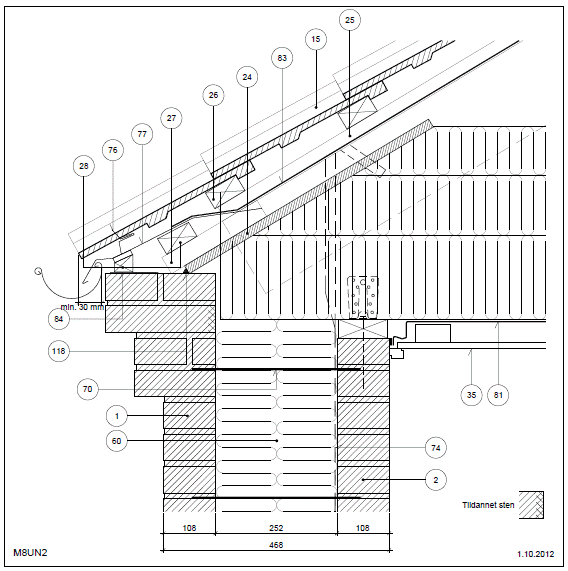

Bagmur: Tegl

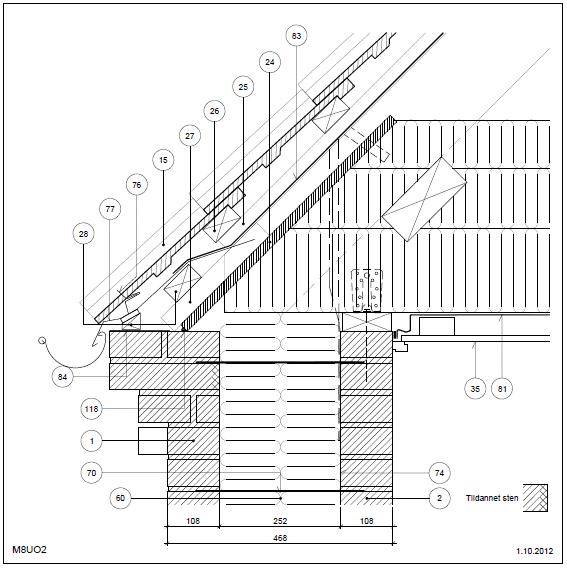

• Hulmur, 468 mm
• Gesims + opskalk, 45° hanebåndsspær
• Tagfod (lodret snit)
• Tegl i bagmur
• Udnyttet tagetage
• Gitterspær m/ gesims

U-værdier
U,l: ikke oplyst
U,v: ikke oplyst

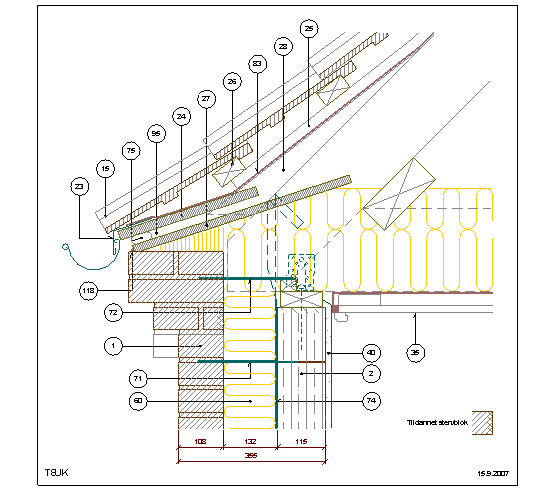

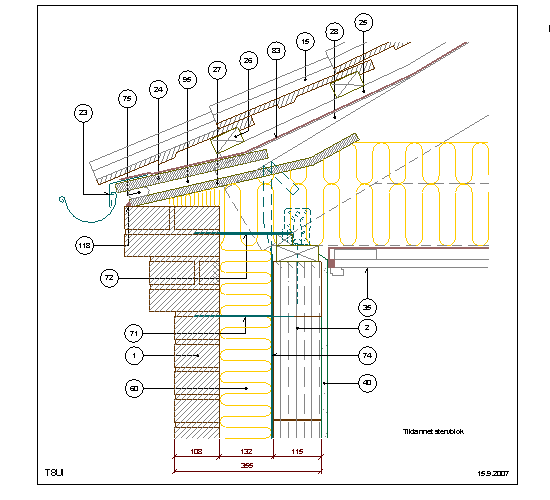

Bagmur: Højisolerende tegl

• Gesims, 25° g.spær
• Tagfod (lodret snit)
• Isolerende teglblokke i bagmur
• Gesims, 25°
• Udvendig. Gitter- og hanebåndsspær
• Kombinationsvæg, 355 mm

U-værdier
U,l: 0.24
U,v: 0.14

Bagmur: Højisolerende tegl

• Gesims, 25° g.spær
• Udvendig. Gitter- og hanebåndsspær
• Gesims, 25°
• Isolerende teglblokke i bagmur
• Tagfod (lodret snit)

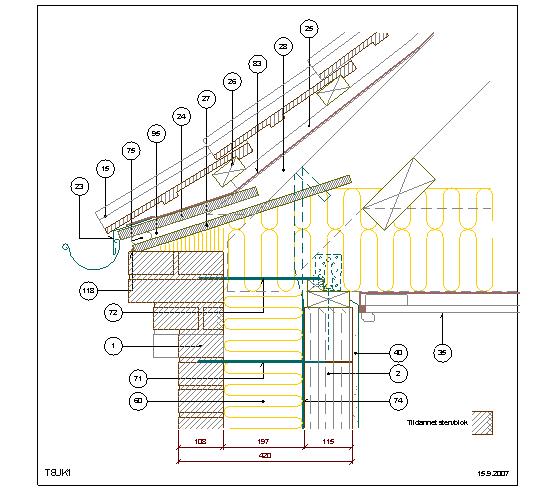

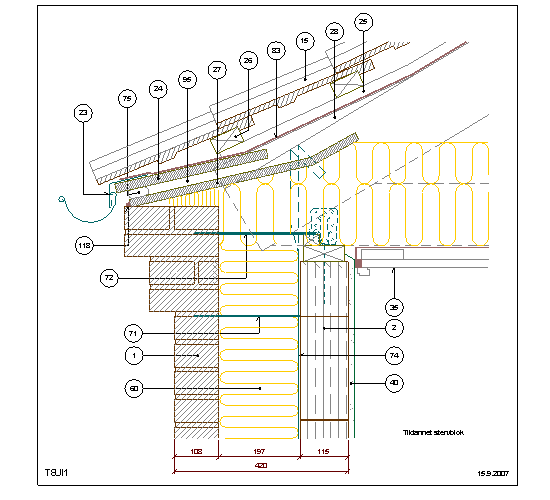

• Kombinationsvæg, 420 mm

U-værdier
U,l: 0.18
U,v: 0.14

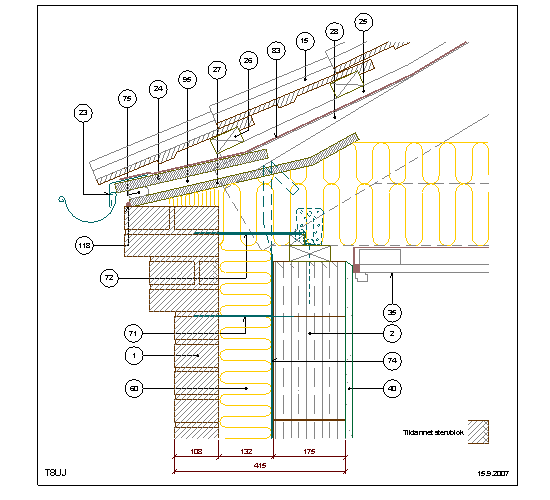

Bagmur: Højisolerende tegl

• Gesims, 25° g.spær
• Tagfod (lodret snit)
• Isolerende teglblokke i bagmur
• Gesims, 25°
• Udvendig. Gitter- og hanebåndsspær
• Kombinationsvæg, 415 mm

U-værdier
U,l: 0.22
U,v: 0.14

Bagmur: Tegl

• 45° haneb.spær
• Tegl i bagmur
• Tagfod (lodret snit)
• Udvendig. Gitter- og hanebåndsspær
• Gesims (formsten nr. A11 og A22) + opskalk,
• Hulmur, 348 mm
• 45° hanebåndsspær, udnyttet tagetage

U-værdier
U,l: 0.27
U,v: 0.14

Bagmur: Tegl

• 45° haneb.spær
• Tegl i bagmur
• Tagfod (lodret snit)
• Gesims (formsten nr. A11 og A22) + opskalk,

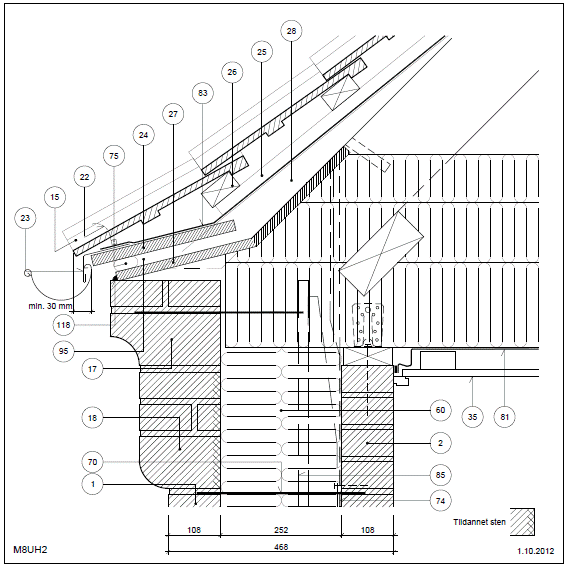

• Hulmur, 468 mm
• Udnyttet tagetage

U-værdier
U,l: ikke oplyst
U,v: ikke oplyst

Bagmur: Højisolerende tegl

• Gesims + opskalk 45° g.spær
• Udvendig. Gitter- og hanebåndsspær
• Gesims + opskalk, 45° hanebåndspær
• Isolerende teglblokke i bagmur
• Tagfod (lodret snit)
• udnyttet tagetage
• Kombinationsvæg, 355 mm

U-værdier
U,l: 0.24
U,v: 0.14

Bagmur: Højisolerende tegl

• Gesims + opskalk 45° g.spær
• Tagfod (lodret snit)
• Isolerende teglblokke i bagmur
• Gesims + opskalk, 45° hanebåndspær
• Udvendig. Gitter- og hanebåndsspær
• Kombinationsvæg, 420 mm
• udnyttet tagetage

U-værdier
U,l: 0.18
U,v: 0.14

Bagmur: Højisolerende tegl

• Gesims + opskalk 45° g.spær
• Udvendig. Gitter- og hanebåndsspær
• Gesims + opskalk, 45° hanebåndspær
• Isolerende teglblokke i bagmur
• Tagfod (lodret snit)
• udnyttet tagetage
• Kombinationsvæg, 415 mm

U-værdier
U,l: 0.22
U,v: 0.14

Bagmur: Tegl

• Tagfod, gesims. Gitter- og hanebåndsspær
• Tagfod (lodret snit)
• Tegl i bagmur
• Udvending. Gitter- og hanebåndsspær
• Gesims, 25º
• Tagfodselement, lagt på 2 x opklodsning
• Hulmur, 348 mm

U-værdier
U,l: 0.27
U,v: 0.14

Bagmur: Tegl

• Tagfod, gesims. Gitter- og hanebåndsspær
• Tagfod (lodret snit)
• Tegl i bagmur
• Gesims, 25º
• Tagfodselement, lagt på 2 x opklodsning
• Hulmur, 468 mm

U-værdier
U,l: ikke oplyst
U,v: ikke oplyst

Bagmur: Tegl

• Tagfod, gesims. Gitter- og hanebåndsspær
• Gesims + opskalk, 45º hanebåndsspær
• Udvending. Gitter- og hanebåndsspær
• Tegl i bagmur
• Tagfod (lodret snit)
• Hulmur, 348 mm
• Tagfodselement, lagt på 2 x opklodsning

U-værdier
U,l: 0.27
U,v: 0.14

Bagmur: Tegl

• Tagfod (lodret snit). Gitter- og hanebåndsspær
• Gesims + opskalk, 45º hanebåndsspær
• Tegl i bagmur
• Tagfodselement, lagt på 2 x opklodsning

U-værdier
U,l: ikke oplyst
U,v: ikke oplyst

Bagmur: Tegl

• Tagfod, gesims. Gitter- og hanebåndsspær
• Tagfod (lodret snit)
• Tegl i bagmur
• Udvending. Gitter- og hanebåndsspær
• Gesims, 25º
• Tagfodselement, lagt på mørtelpude og opklodsning
• Hulmur, 348 mm

U-værdier
U,l: 0.27
U,v: 0.14

Bagmur: Tegl

• Tagfod, gesims. Gitter- og hanebåndsspær
• Gesims + opskalk, 45º hanebåndsspær
• Udvending. Gitter- og hanebåndsspær
• Tegl i bagmur
• Tagfod (lodret snit)
• Hulmur, 348 mm
• Tagfodselement, lagt på mørtelpude og opklodsning

U-værdier
U,l: 0.27
U,v: 0.14
