Ensidigt fald. Top

Tilpas visning

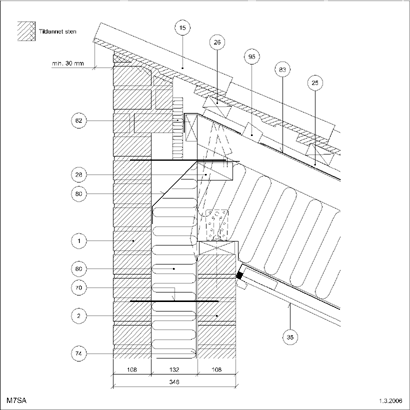

M7SA (*)

Bagmur: Tegl

  • Tag m. ensidigt fald, 25°
  • Tilslutning (lodret snit)
  • Tegl i bagmur
  • Tag med ensidigt fald, 25°, varmt tagrum
  • Skråt tag
  • Undertag, banevare
  • Hulmur, 348 mm

U-værdier
U,l: 0.27
U,v: 0.15

DWG PDF

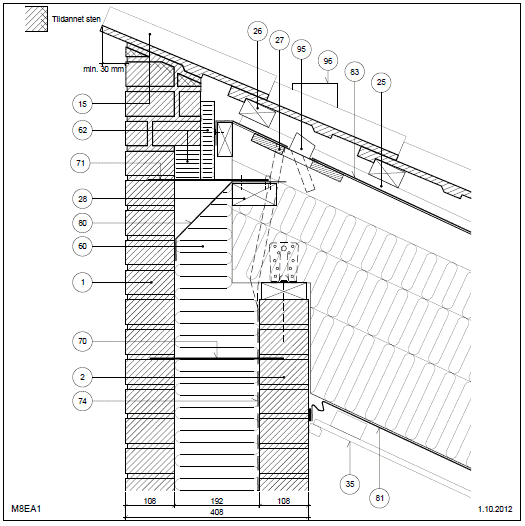

M8EA1

Bagmur: Tegl

  • Tilslutning/kip (lodret snit)
  • Hulmur, 408 mm
  • Skråt tag
  • Tag med ensidigt fald, 25°
  • Tegl i bagmur
  • Undertag, banevare

U-værdier
U,l: ikke oplyst
U,v: ikke oplyst

DWG IFC PDF

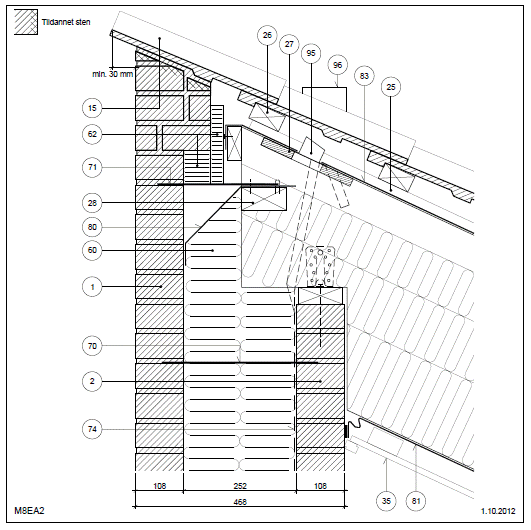

M8EA2

Bagmur: Tegl

  • Tilslutning/kip (lodret snit)
  • Tegl i bagmur
  • Tag med ensidigt fald, 25°
  • Skråt tag
  • Undertag, banevare
  • Hulmur, 468 mm

U-værdier
U,l: ikke oplyst
U,v: ikke oplyst

DWG IFC PDF

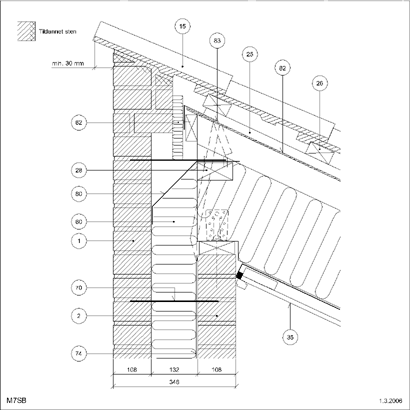

M7SB (*)

Bagmur: Tegl

  • Tilslutning (lodret snit)
  • Tag m. ensidigt fald, 25°
  • Skråt tag
  • Tag med ensidigt fald, 25°, varmt tagrum
  • Tegl i bagmur
  • Hulmur, 348 mm
  • Undertag, diff. åben plademateriale

U-værdier
U,l: 0.27
U,v: 0.15

DWG PDF

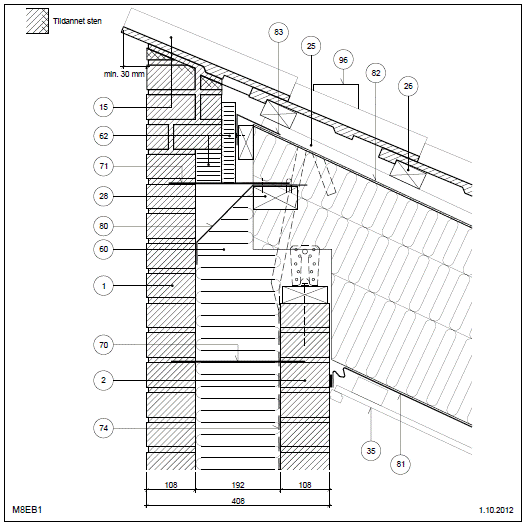

M8EB1

Bagmur: Tegl

  • Tilslutning/kip (lodret snit)
  • Tegl i bagmur
  • Tag med ensidigt fald, 25°
  • Skråt tag
  • Undertag, diff. åben plademateriale
  • Hulmur, 408 mm

U-værdier
U,l: ikke oplyst
U,v: ikke oplyst

DWG IFC PDF

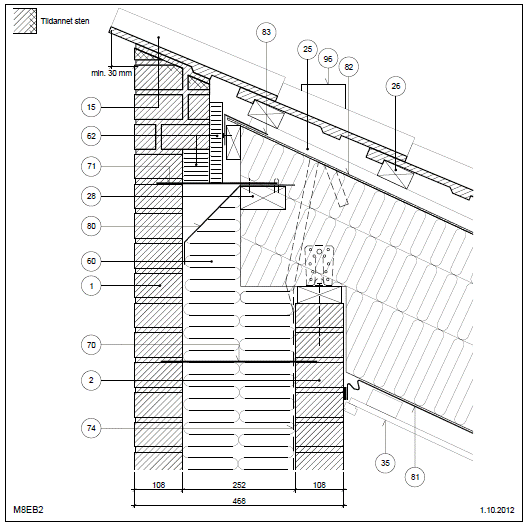

M8EB2

Bagmur: Tegl

  • Tilslutning/kip (lodret snit)
  • Hulmur, 468 mm
  • Skråt tag
  • Tag med ensidigt fald, 25°
  • Tegl i bagmur
  • Undertag, diff. åben plademateriale

U-værdier
U,l: ikke oplyst
U,v: ikke oplyst

DWG IFC PDF
