Normalsten

Bagmur: Tegl

• Hjørner (vandret snit)
• Tegl i bagmur
• Normalsten
• Uden dilatationsfuge
• Hulmur, 348 mm

U-værdier
U,l: 0.27

Bagmur: Tegl

• Hjørner (vandret snit)
• Uden dilatationsfuge
• Normalsten
• Tegl i bagmur
• Hulmur, 408 mm

U-værdier
U,l: 0.19

Bagmur: Tegl

• Hjørner (vandret snit)
• Tegl i bagmur
• Normalsten
• Uden dilatationsfuge
• Hulmur, 468 mm

U-værdier
U,l: 0.14

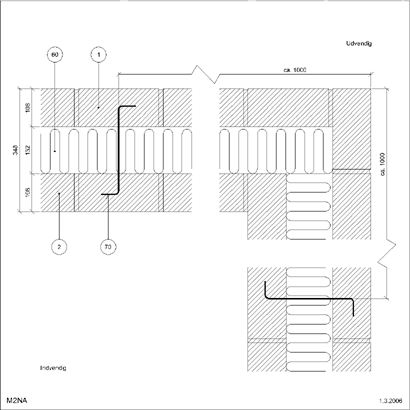

Bagmur: Tegl

• Denne tegning har U-værdier, som ikke anbefales i nybyggeri. Detaljen vises, fordi den angiver en teknisk løsning, som ikke findes på andre detaljer
• Hjørner (vandret snit)
• Vandret armeret murværk (simpelt)
• Normalsten
• Tegl i bagmur
• Hulmur, 348 mm

U-værdier
U,l: 0.27

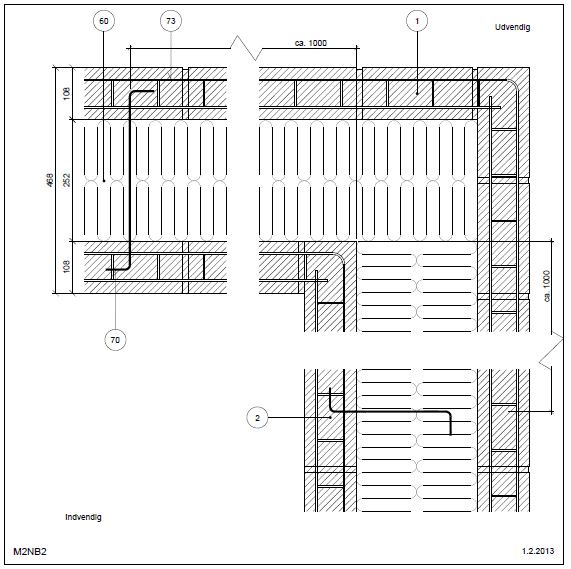

Bagmur: Tegl

• Hjørner (vandret snit)
• Vandret armeret murværk (simpelt)
• Normalsten
• Tegl i bagmur
• Hulmur, 468 mm

U-værdier
U,l: ikke oplyst

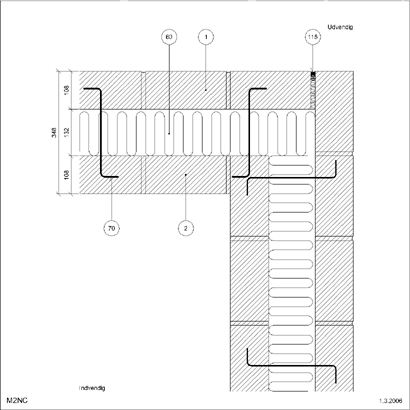

Bagmur: Tegl

• Hjørner (vandret snit)
• Tegl i bagmur
• Normalsten
• Dilatationsfuge i udadgående hjørne
• Hulmur, 348 mm

U-værdier
U,l: 0.27

Bagmur: Tegl

• Hjørner (vandret snit)
• Dilatationsfuge i udadgående hjørne
• Normalsten
• Tegl i bagmur
• Hulmur, 408 mm

U-værdier
U,l: 0.19

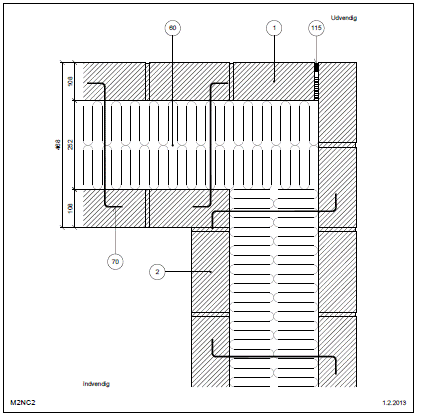

Bagmur: Tegl

• Hjørner (vandret snit)
• Tegl i bagmur
• Normalsten
• Dilatationsfuge i udadgående hjørne
• Hulmur, 468 mm

U-værdier
U,l: 0.14

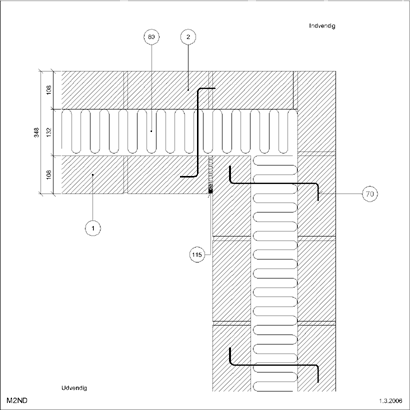

Bagmur: Tegl

• Hjørner (vandret snit)
• Dilatationsfuge i indadgående hjørne
• Normalsten
• Tegl i bagmur
• Hulmur, 348 mm

U-værdier
U,l: 0.27

Bagmur: Tegl

• Hjørner (vandret snit)
• Dilatationsfuge i indadgående hjørne
• Normalsten
• Tegl i bagmur
• Hulmur, 468 mm

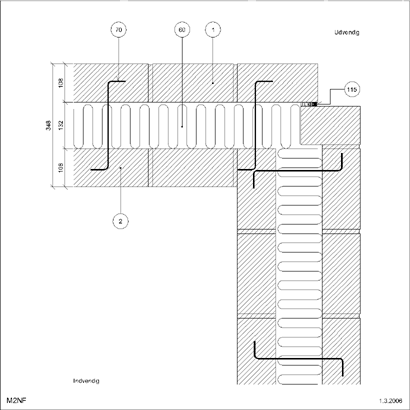

Bagmur: Tegl

• Hjørner (vandret snit)
• Dilatationsfuge i forskudt hjørne, II
• Normalsten
• Tegl i bagmur
• Hulmur, 348 mm

U-værdier
U,l: 0.27
kuldebro (1): 0.37

Bagmur: Tegl

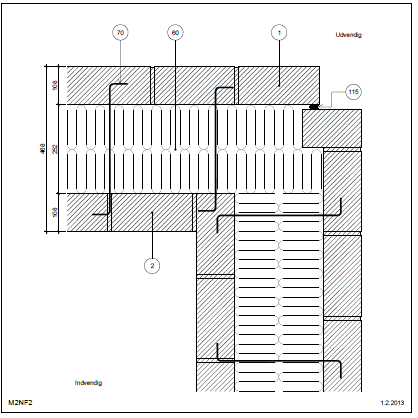

• Hjørner (vandret snit)
• Dilatationsfuge i forskudt hjørne, II
• Normalsten
• Tegl i bagmur
• Hulmur, 468 mm

Bagmur: Tegl

• Hjørner (vandret snit)
• Tegl i bagmur
• Normalsten
• Dilatationsfuge i forskudt hjørne, III
• Hulmur, 348 mm

U-værdier
U,l: 0.27

Bagmur: Tegl

• Hjørner (vandret snit)
• Tegl i bagmur
• Normalsten
• Dilatationsfuge i forskudt hjørne, III
• Hulmur, 468 mm

Bagmur: Tegl

• Hjørner (vandret snit)
• Hjørne ved vindue
• Normalsten
• Tegl i bagmur
• Hulmur, 348 mm

U-værdier
U,l: 0.27

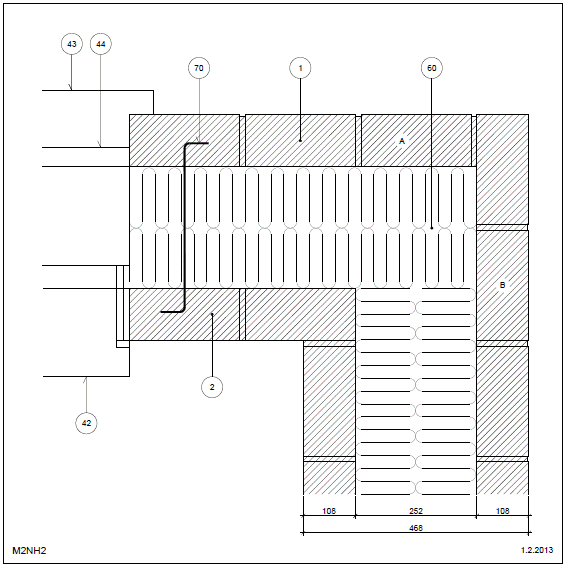

Bagmur: Tegl

• Hjørner (vandret snit)
• Hjørne ved vindue
• Normalsten
• Tegl i bagmur
• Hulmur, 468 mm

U-værdier
U,l: ikke oplyst

Bagmur: Tegl

• Zig-zag bindere 45°
• Hjørner (vandret snit)
• Tegl i bagmur
• Normalsten
• Hulmur, 348 mm

U-værdier
U,l: 0.27

Bagmur: Tegl

• Hjørner (vandret snit)
• Zig-zag bindere 53°
• Normalsten
• Tegl i bagmur

U-værdier
U,l: 0.27

Bagmur: Teglblokke

• Hjørner (vandret snit)
• Teglblokke i bagmur
• Normalsten
• Dilatationsfuge i udadgående hjørne
• Hulmur, 348 mm

U-værdier
U,l: 0.27

Bagmur:

• Stumpvinklet hjørne
• Stumpvinklet hjørne (vinklen > 90°)
• Normalsten
• Hjørner (vandret snit)

Bagmur:

• Stumpvinklet hjørne
• Hjørner (vandret snit)
• Normalsten
• Stumpvinklet hjørne (vinklen < 90°)
