Gitterspær uden udhæng

Tilpas visning

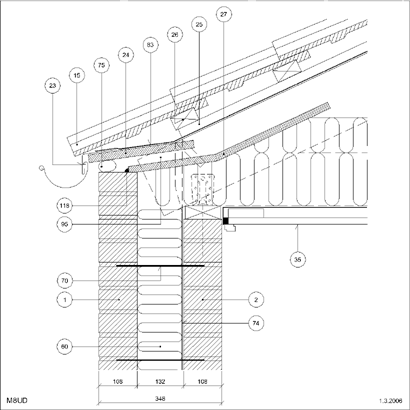

M8UD (*)

Bagmur: Tegl

  • Tag u. udhæng, 25° g.spær
  • Tegl i bagmur
  • Tagfod (lodret snit)
  • Udvendig. Gitter- og hanebåndsspær
  • Tag uden udhæng, 25° gitterspær
  • Undertag, banevare
  • Hulmur, 348 mm

U-værdier
U,l: 0.27
U,v: 0.14

DWG PDF

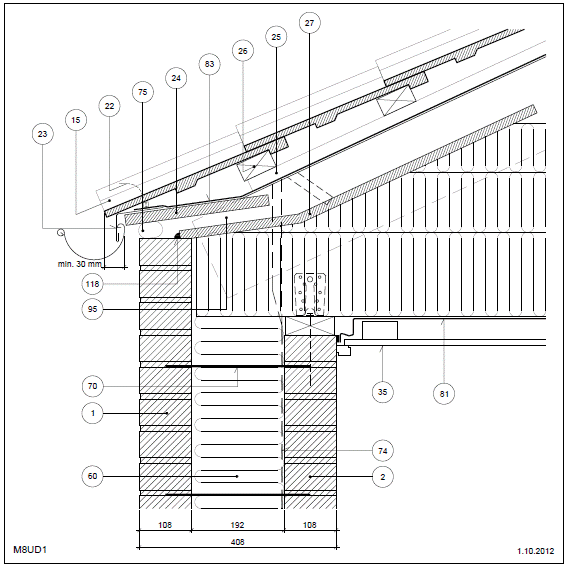

M8UD1

Bagmur: Tegl

  • Hulmur, 408 mm
  • Tag uden udhæng, 25° gitterspær
  • Tagfod (lodret snit)
  • Tegl i bagmur
  • Gitterspær uden udhæng

U-værdier
U,l: ikke oplyst
U,v: ikke oplyst

DWG IFC PDF

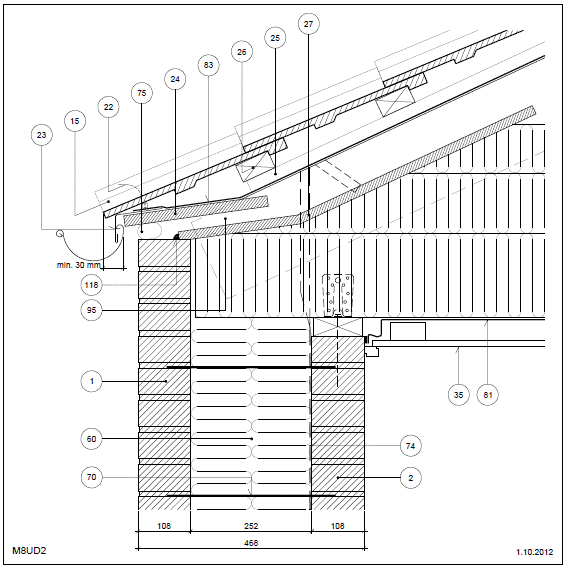

M8UD2

Bagmur: Tegl

  • Hulmur, 468 mm
  • Tag uden udhæng, 25° gitterspær
  • Tagfod (lodret snit)
  • Tegl i bagmur
  • Gitterspær uden udhæng

U-værdier
U,l: ikke oplyst
U,v: ikke oplyst

DWG IFC PDF

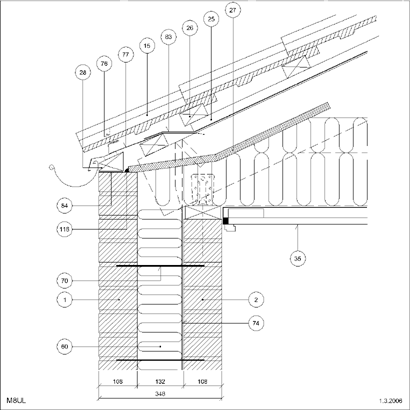

M8UL (*)

Bagmur: Tegl

  • Tagfodselement
  • Tegl i bagmur
  • Tagfod (lodret snit)
  • Tag uden udhæng, 25° gitterspær
  • Hulmur, 348 mm
  • Gitterspær uden udhæng

U-værdier
U,l: 0.27
U,v: 0.14

DWG PDF

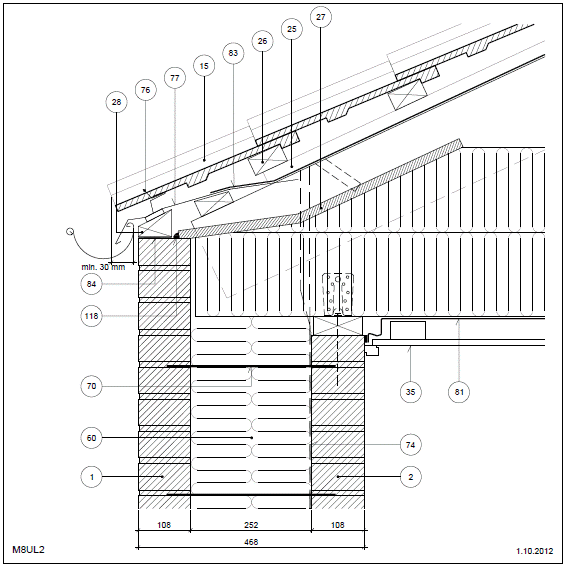

M8UL2

Bagmur: Tegl

  • Tagfodselement
  • Tegl i bagmur
  • Tagfod (lodret snit)
  • Tag uden udhæng, 25° gitterspær
  • Hulmur, 468 mm

U-værdier
U,l: ikke oplyst
U,v: ikke oplyst

DWG IFC PDF

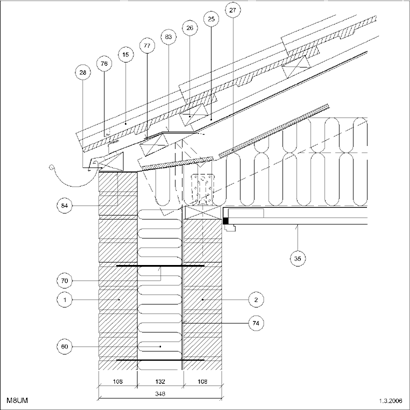

M8UM (*)

Bagmur: Tegl

  • Gitter- og haneb.spær
  • Udvendig. Gitter- og hanebåndsspær
  • Tagfod (lodret snit)
  • Tegl i bagmur
  • Gitterspær uden udhæng

U-værdier
U,l: 0.27
U,v: 0.14

DWG PDF

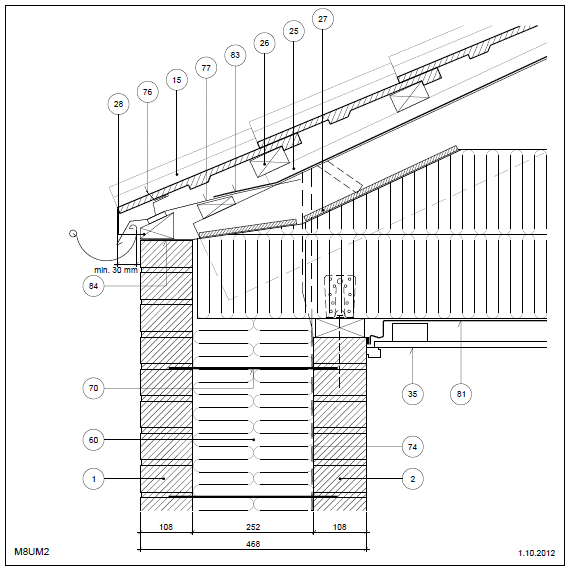

M8UM2

Bagmur: Tegl

  • Gitter- og haneb.spær
  • Tagfod (lodret snit)
  • Tegl i bagmur
  • Gitterspær uden udhæng
  • Hulmur, 468 mm

U-værdier
U,l: ikke oplyst
U,v: ikke oplyst

DWG IFC PDF

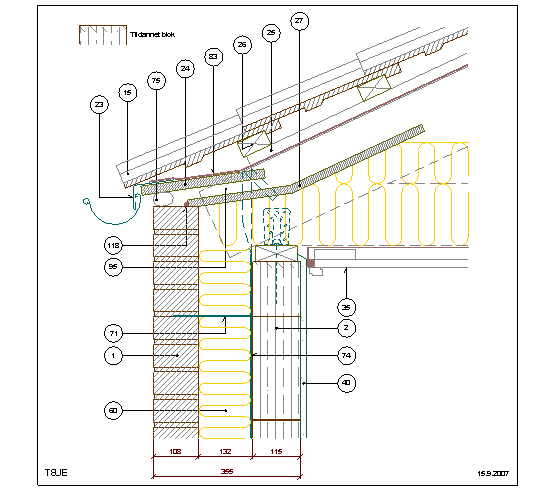

T8UE (*)

Bagmur: Højisolerende tegl

  • Tag u. udhæng, 25° g.spær
  • Tagfod (lodret snit)
  • Isolerende teglblokke i bagmur
  • Tag uden udhæng, 25° gitterspær
  • Udvendig. Gitter- og hanebåndsspær
  • Kombinationsvæg, 355 mm

U-værdier
U,l: 0.24
U,v: 0.14

DWG PDF

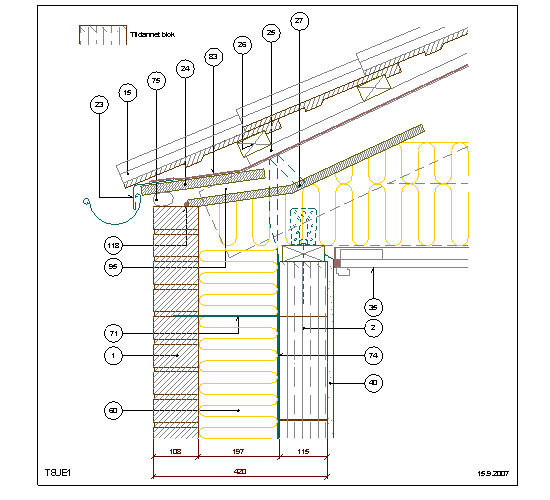

T8UE1 (*)

Bagmur: Højisolerende tegl

  • Tag u. udhæng, 25° g.spær
  • Udvendig. Gitter- og hanebåndsspær
  • Tag uden udhæng, 25° gitterspær
  • Isolerende teglblokke i bagmur
  • Tagfod (lodret snit)
  • Kombinationsvæg, 420 mm

U-værdier
U,l: 0.18
U,v: 0.14

DWG PDF

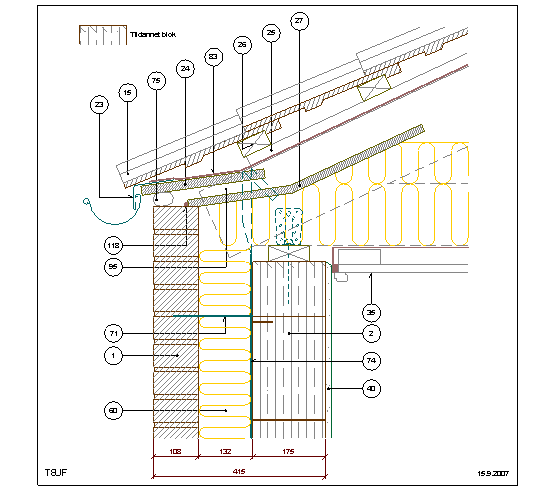

T8UF (*)

Bagmur: Højisolerende tegl

  • Tag u. udhæng, 25° g.spær
  • Tagfod (lodret snit)
  • Isolerende teglblokke i bagmur
  • Tag uden udhæng, 25° gitterspær
  • Udvendig. Gitter- og hanebåndsspær
  • Kombinationsvæg, 415 mm

U-værdier
U,l: 0.13
U,v: 0.14

DWG PDF

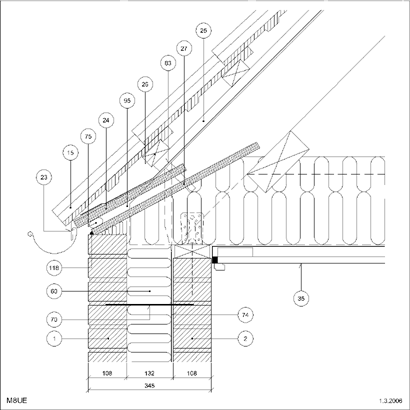

M8UE (*)

Bagmur: Tegl

  • Udhæng, 45° haneb.spær
  • Tag uden udhæng, 45° hanebåndsspær
  • Udvendig. Gitter- og hanebåndsspær
  • Tagfod (lodret snit)
  • Tegl i bagmur
  • Hulmur, 348 mm
  • Udnyttet tagetage

U-værdier
U,l: 0.27
U,v: 0.14

DWG PDF

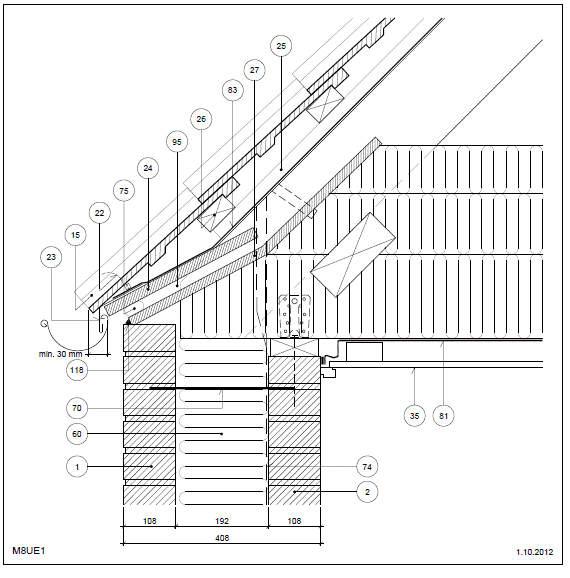

M8UE1

Bagmur: Tegl

  • Hulmur, 408 mm
  • Tag uden udhæng, 45° hanebåndsspær
  • Tagfod (lodret snit)
  • Tegl i bagmur
  • Gitterspær uden udhæng
  • Udnyttet tagetage

U-værdier
U,l: ikke oplyst
U,v: ikke oplyst

DWG IFC PDF

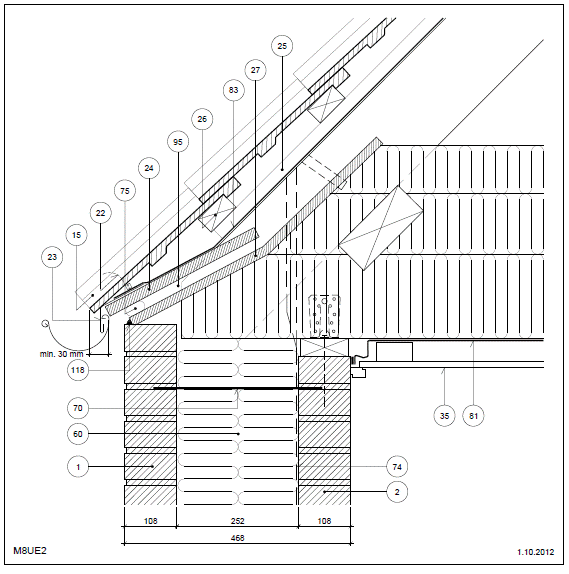

M8UE2

Bagmur: Tegl

  • Hulmur, 468 mm
  • Tag uden udhæng, 45° hanebåndsspær
  • Tagfod (lodret snit)
  • Tegl i bagmur
  • Gitterspær uden udhæng
  • Udnyttet tagetage

U-værdier
U,l: ikke oplyst
U,v: ikke oplyst

DWG IFC PDF

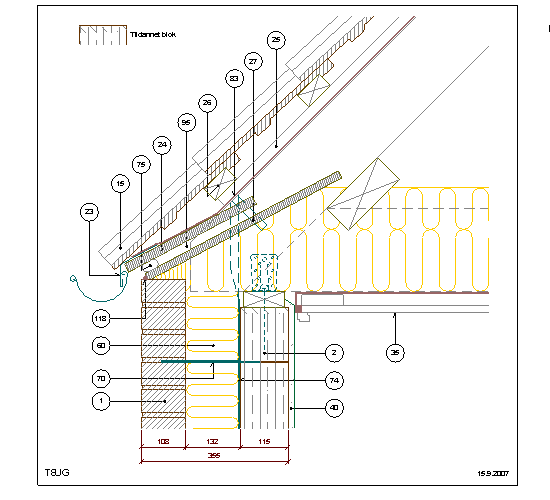

T8UG (*)

Bagmur: Højisolerende tegl

  • Tag u. udhæng, 45° g.spær
  • Udvendig. Gitter- og hanebåndsspær
  • Tag uden udhæng, 45° gitterspær
  • Isolerende teglblokke i bagmur
  • Tagfod (lodret snit)
  • udnyttet tagetage
  • Kombinationsvæg, 355 mm

U-værdier
U,l: 0.24
U,v: 0.14

DWG PDF

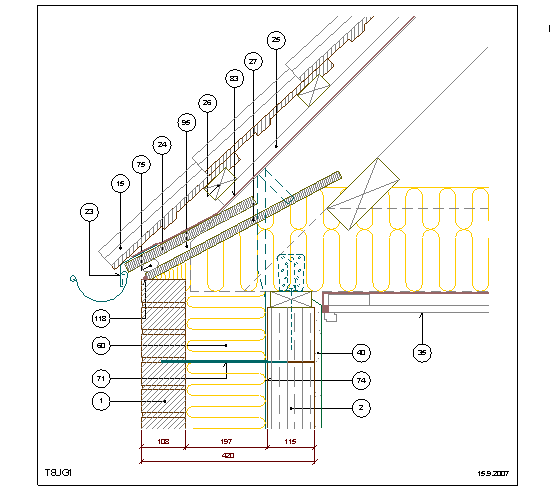

T8UG1 (*)

Bagmur: Højisolerende tegl

  • Tag u. udhæng, 45° g.spær
  • Tagfod (lodret snit)
  • Isolerende teglblokke i bagmur
  • Tag uden udhæng, 45° gitterspær
  • Udvendig. Gitter- og hanebåndsspær
  • Kombinationsvæg, 420 mm
  • udnyttet tagetage

U-værdier
U,l: 0.18
U,v: 0.14

DWG PDF

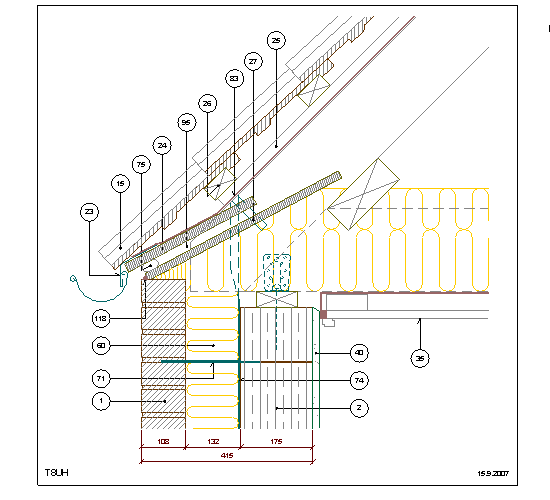

T8UH (*)

Bagmur: Højisolerende tegl

  • Tag u. udhæng, 45° g.spær
  • Udvendig. Gitter- og hanebåndsspær
  • Tag uden udhæng, 45° gitterspær
  • Isolerende teglblokke i bagmur
  • Tagfod (lodret snit)
  • udnyttet tagetage
  • Kombinationsvæg, 415 mm

U-værdier
U,l: 0.22
U,v: 0.14

DWG PDF
