Tag uden udhæng

Bagmur: Tegl

• Tag m. udhæng, 25° g.spær
• Tag med udhæng, 25° gitterspær
• Hulmur, 348 mm
• Gavl (lodret snit)
• Udvendig

U-værdier
U,l: 0.27
U,v: 0.14

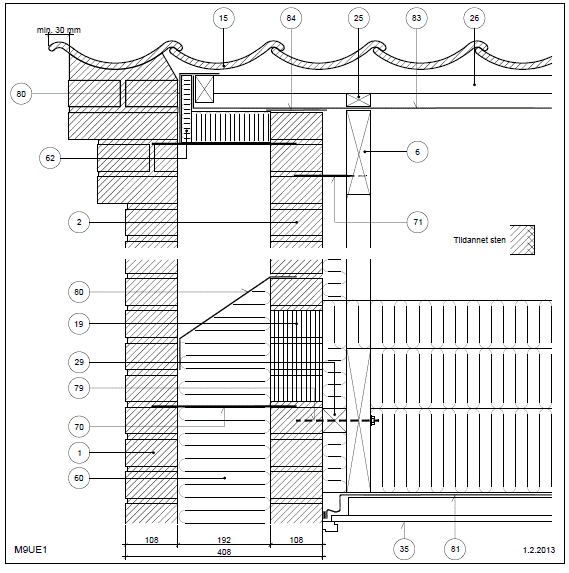

Bagmur: Tegl

• Udvendig
• Gavl (lodret snit)
• Hulmur, 408 mm
• Tag med udhæng, 25° gitterspær

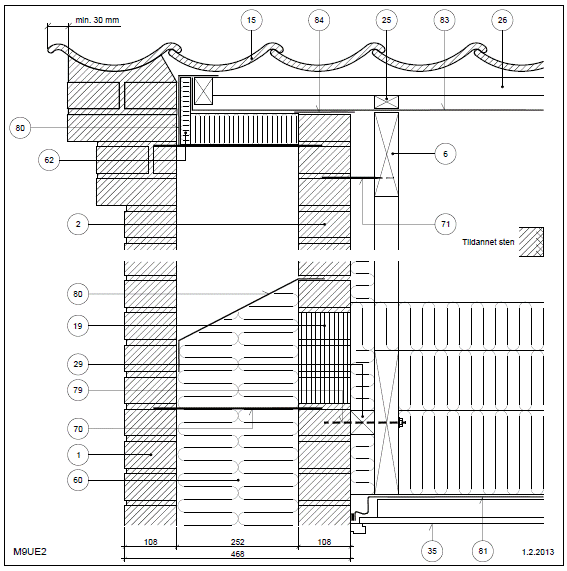

Bagmur: Tegl

• Tag med udhæng, 25° gitterspær
• Hulmur, 468 mm
• Gavl (lodret snit)
• Udvendig

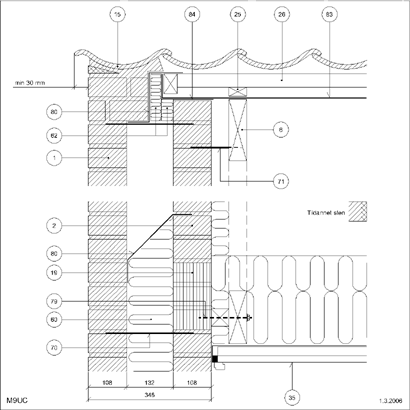

Bagmur: Tegl

• Udhæng, gesims, 25° g.spær
• Tag med udhæng, gesims, 25° gitterspær
• Hulmur, 348 mm
• Gavl (lodret snit)
• Udvendig

U-værdier
U,l: 0.27
U,v: 0.14

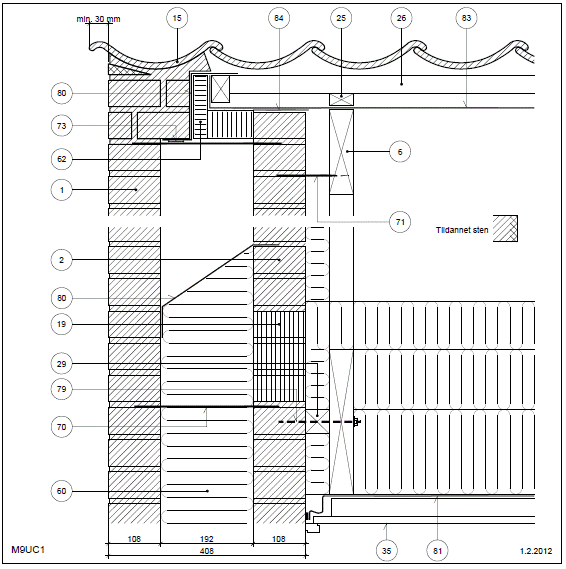

Bagmur: Tegl

• Udvendig
• Gavl (lodret snit)
• Hulmur, 408 mm
• Tag med udhæng, gesims, 25° gitterspær

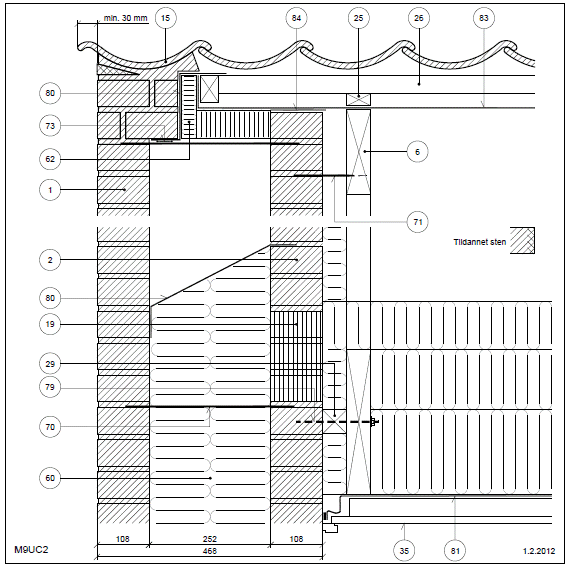

Bagmur: Tegl

• Tag med udhæng, gesims, 25° gitterspær
• Hulmur, 468 mm
• Gavl (lodret snit)
• Udvendig

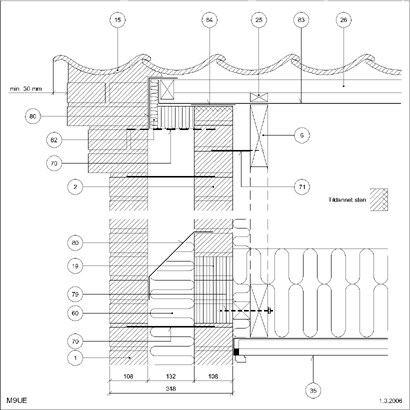

Bagmur: Tegl

• Udhæng, gesims, 45° g.spær
• Tag med udhæng, gesims, 45° gitterspær
• Hulmur, 348 mm
• Gavl (lodret snit)
• Udvendig

U-værdier
U,l: 0.27
U,v: 0.14

Bagmur: Tegl

• Hulmur, 408 mm
• Udvendig
• Gavl (lodret snit)
• Hulmur, 408 mm
• Tag med udhæng, gesims, 45° gitterspær

U-værdier
U,l: 0.19
U,v: 0.14

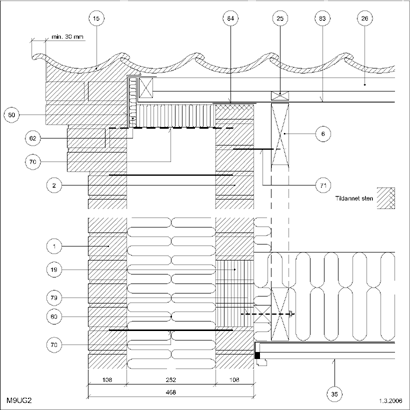

Bagmur: Tegl

• Hulmur, 468 mm
• Tag med udhæng, gesims, 45° gitterspær
• Hulmur, 468 mm
• Gavl (lodret snit)
• Udvendig

U-værdier
U,l: 0.14
U,v: 0.14

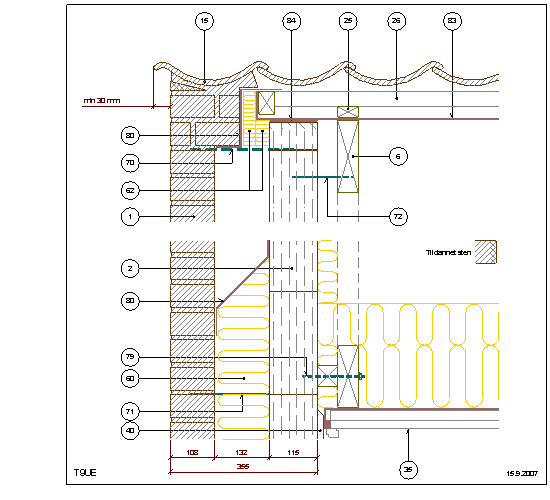

Bagmur: Højisolerende tegl

• Gavl u. udhæng, 25° g.spær
• Isolerende teglblokke i bagmur
• Gavl (lodret snit)
• Tag uden udhæng, 25° gitterspær
• Udvendig
• Kombinationsvæg, 355 mm

U-værdier
U,l: 0.24
U,v: 0.14

Bagmur: Højisolerende tegl

• Udvendig
• Tag uden udhæng, 25° gitterspær
• Gavl (lodret snit)
• Isolerende teglblokke i bagmur
• Kombinationsvæg, 420 mm
