Kvist-flunker

Bagmur: Tegl

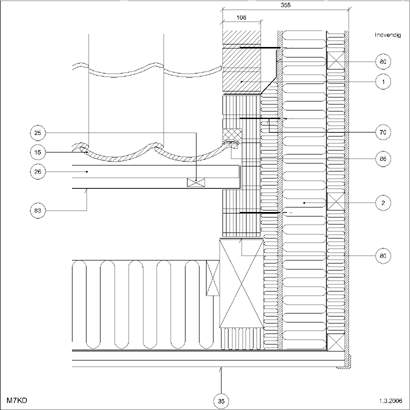

• Tilslutning (lodret snit)
• Kvist – murede flunke
• Tegl i bagmur
• Eksempel I
• Kvist – murede flunke
• Kombinationsvæg, 358 mm

U-værdier
U,l: 0.15
U,v: 0.13
kuldebro (1): 0.13
kuldebro (2): 0.19

Bagmur: Tegl

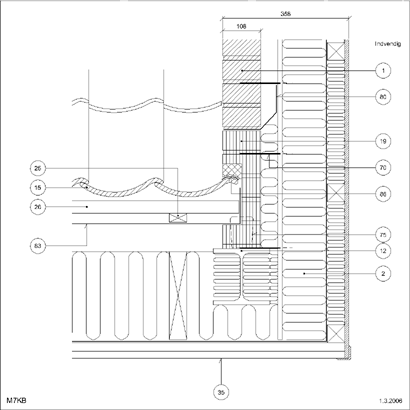

• Tilslutning (lodret snit)
• Kvist – murede flunke
• Tegl i bagmur
• Eksempel I
• Kvist – murede flunke

Bagmur: Tegl

• Eksempel II

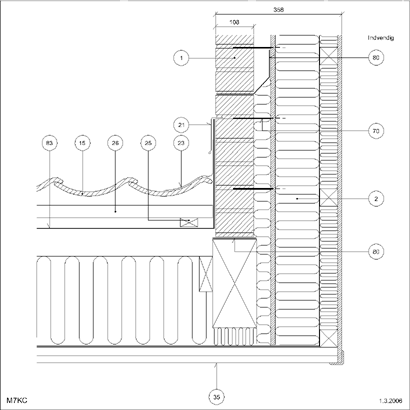

• Tilslutning (lodret snit)
• Kvist – murede flunke
• Eksempel II
• Tegl i bagmur
• Kombinationsvæg, 358 mm

U-værdier
U,l: 0.15
U,v: 0.13
kuldebro (1): 0.13
kuldebro (2): 0.19

Bagmur: Tegl

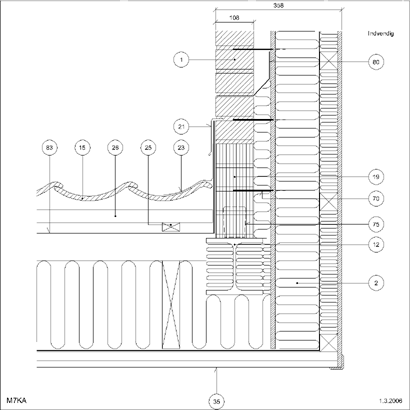

• Tilslutning (lodret snit)
• Kvist – murede flunke
• Tegl i bagmur
• Eksempel II
• Kvist – murede flunke

Bagmur: Tegl

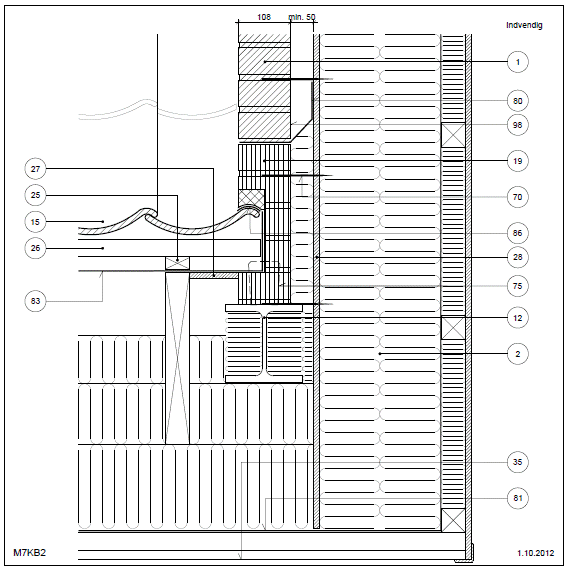

• Tilslutning (lodret snit)
• Eksempel I, renovering
• Tegl i bagmur
• Eksempel I, renovering
• Kvist – murede flunke

U-værdier
U,l: 0.15
U,v: 0.13
kuldebro (1): 0.12
kuldebro (2): 0.19

Bagmur: Tegl

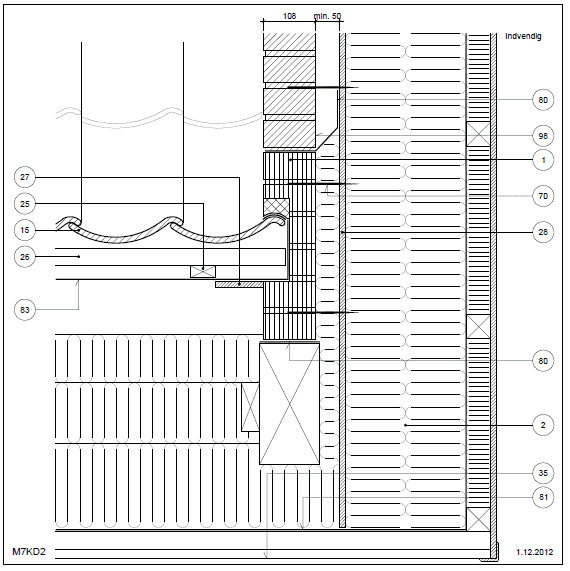

• Tilslutning (lodret snit)
• Eksempel I, renovering
• Tegl i bagmur
• Kvist – murede flunke

Bagmur: Tegl

• Eksempel II, renovering

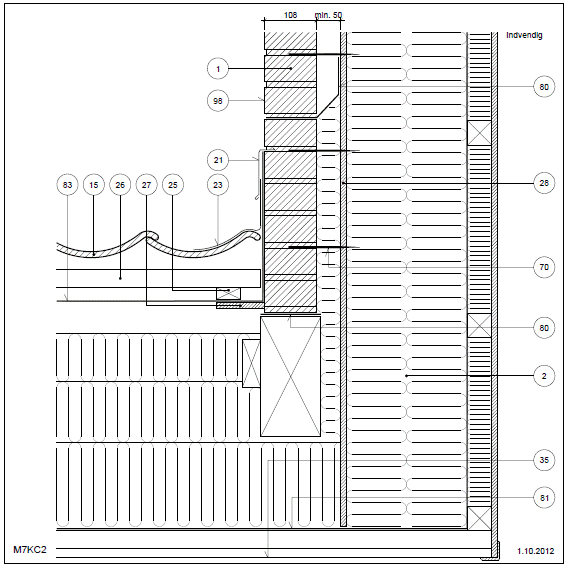

• Tilslutning (lodret snit)
• Kvist – murede flunke
• Eksempel II, renovering
• Tegl i bagmur

U-værdier
U,l: 0.15
U,v: 0.13
kuldebro (1): 0.12
kuldebro (2): 0.19

Bagmur: Tegl

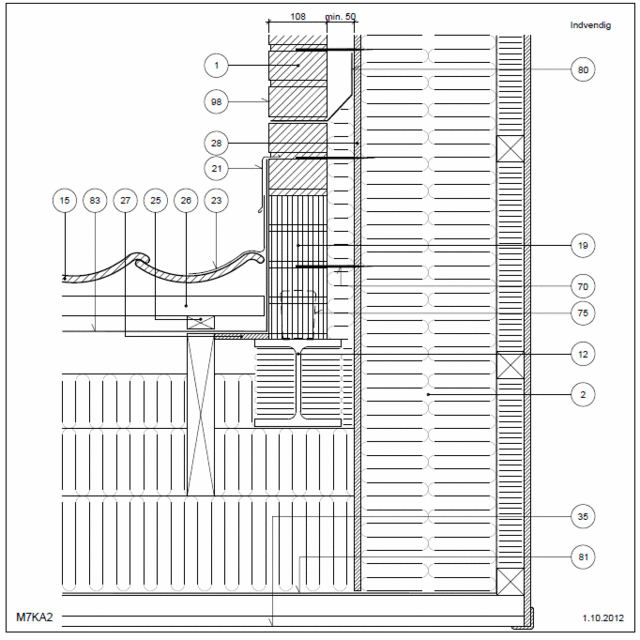

• Tilslutning (lodret snit)
• Eksempel II, renovering
• Tegl i bagmur
• Kvist – murede flunke
