Hanebåndsspær m/ udhæng 45º

Tilpas visning

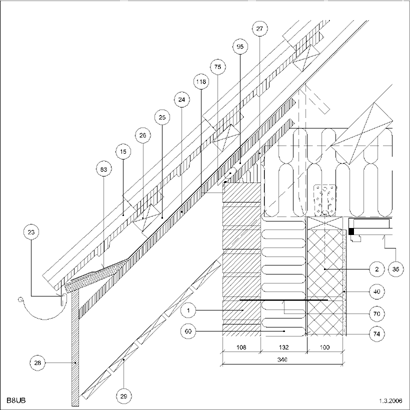

B8UB (*)

Bagmur: Letklinkerblokke

  • Tagfod (lodret snit)
  • Letklinkerblokke i bagmur
  • Undertag, banevare
  • Tag med udhæng, 45° gitterspær
  • Udvendig. Gitter- og hanebåndsspær
  • Kombinationsvæg, 340 mm

U-værdier
U,l: ikke oplyst
U,v: ikke oplyst

DWG PDF
B8UB2

Bagmur: Letklinkerblokke

  • Tagfod (lodret snit)
  • Letklinkerblokke i bagmur
  • Tag med udhæng, 45° gitterspær
  • Udvendig. Gitter- og hanebåndsspær
  • Kombinationsvæg, 460 mm

U-værdier
U,l: ikke oplyst
U,v: ikke oplyst

DWG IFC PDF
M8UC (*)

Bagmur: Tegl

  • Udhæng, 45° haneb.spær
  • Tag med udhæng, 45° hanebåndsspær
  • Udvendig. Gitter- og hanebåndsspær
  • Tagfod (lodret snit)
  • Tegl i bagmur
  • Hulmur, 348 mm
  • Udnyttet tagetage

U-værdier
U,l: 0.27
U,v: 0.14

DWG PDF

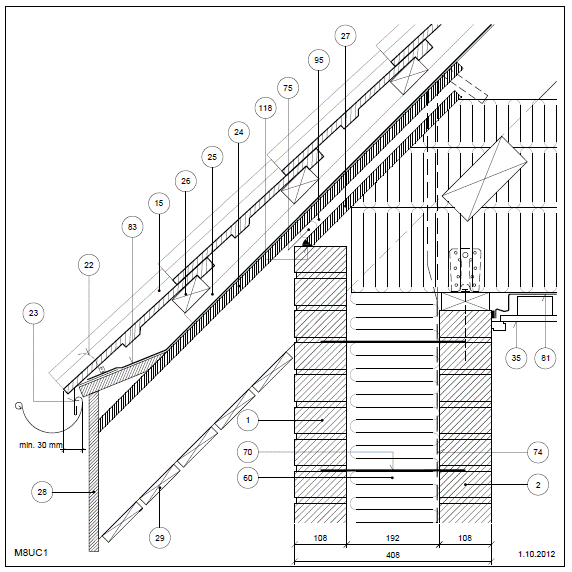

M8UC1

Bagmur: Tegl

  • Hulmur, 408 mm
  • Tegl i bagmur
  • Tagfod (lodret snit)
  • Udnyttet tagetage
  • Hanebåndsspær m/ udhæng 45°

U-værdier
U,l: ikke oplyst
U,v: ikke oplyst

DWG IFC PDF
M8UC2

Bagmur: Tegl

  • Hulmur, 468 mm
  • Tagfod (lodret snit)
  • Tegl i bagmur
  • Udnyttet tagetage
  • Hanebåndsspær m/ udhæng 45°

U-værdier
U,l: ikke oplyst
U,v: ikke oplyst

DWG IFC PDF

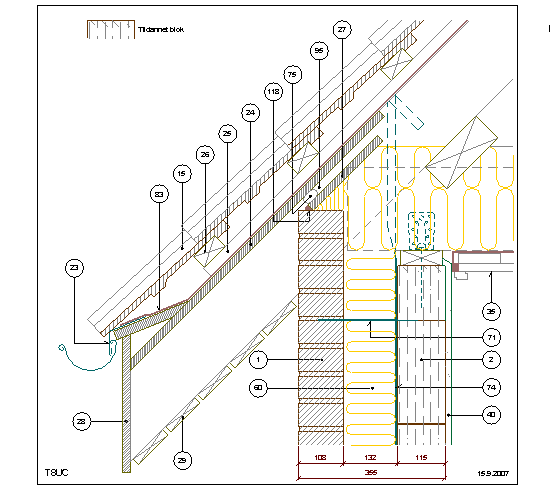

T8UC (*)

Bagmur: Højisolerende tegl

  • Tag m. udhæng, 45° g.spær
  • Tagfod (lodret snit)
  • Isolerende teglblokke i bagmur
  • Tag med udhæng, 45° gitterspær
  • Udvendig. Gitter- og hanebåndsspær
  • Kombinationsvæg, 355 mm
  • Undertag, banevare

U-værdier
U,l: 0.24
U,v: 0.14

DWG PDF

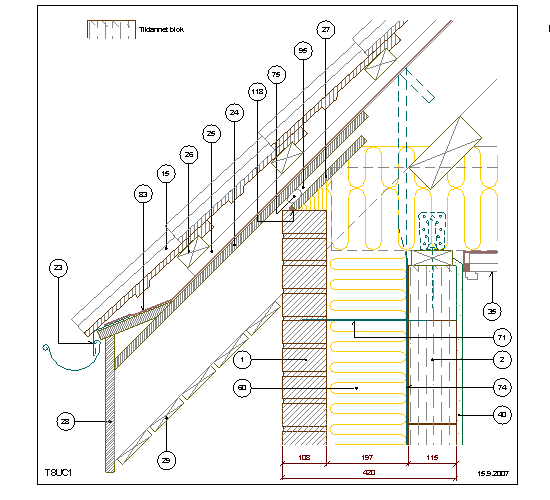

T8UC1 (*)

Bagmur: Højisolerende tegl

  • Tag m. udhæng, 45° g.spær
  • Udvendig. Gitter- og hanebåndsspær
  • Tag med udhæng, 45° gitterspær
  • Isolerende teglblokke i bagmur
  • Tagfod (lodret snit)
  • Kombinationsvæg, 420 mm
  • Undertag, banevare

U-værdier
U,l: 0.18
U,v: 0.14

DWG PDF

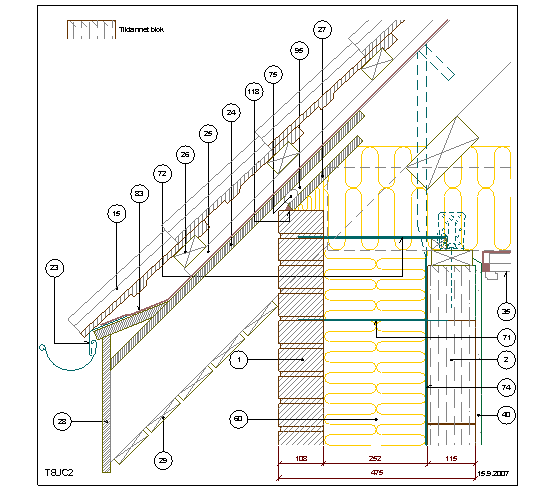

T8UC2 (*)

Bagmur: Højisolerende tegl

  • Tag m. udhæng, 45° g.spær
  • Tagfod (lodret snit)
  • Isolerende teglblokke i bagmur
  • Tag med udhæng, 45° gitterspær
  • Udvendig. Gitter- og hanebåndsspær
  • Undertag, banevare
  • Kombinationsvæg, 475 mm

U-værdier
U,l: 0.13
U,v: 0.14

DWG PDF

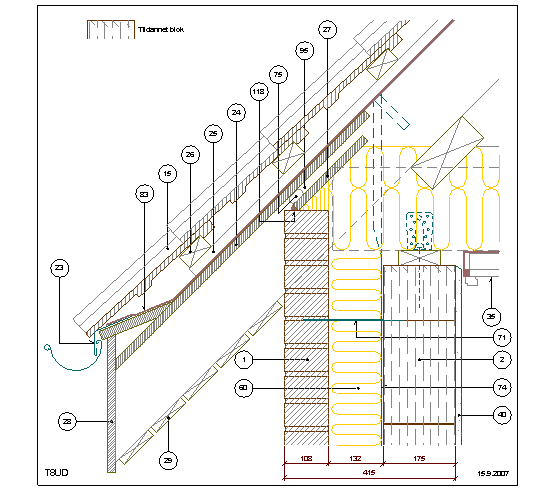

T8UD (*)

Bagmur: Højisolerende tegl

  • Tag m. udhæng, 45° g.spær
  • Udvendig. Gitter- og hanebåndsspær
  • Tag med udhæng, 45° gitterspær
  • Isolerende teglblokke i bagmur
  • Tagfod (lodret snit)
  • Kombinationsvæg, 415 mm
  • Undertag, banevare

U-værdier
U,l: 0.22
U,v: 0.14

DWG PDF

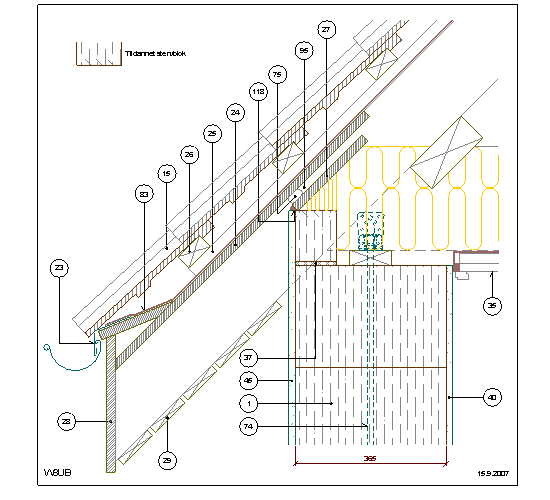

W8UB (*)

Bagmur: Monomur, tegl

  • Tag m. udhæng, 45° g.spær
  • Tagfod (lodret snit)
  • Monomur
  • Tag med udhæng, 45° gitterspær
  • Udvendig. Gitter- og hanebåndsspær
  • Monomur, 365 mm, T10
  • udnyttet tagetage

U-værdier
U,l: 0.27
U,v: 0.14

DWG PDF

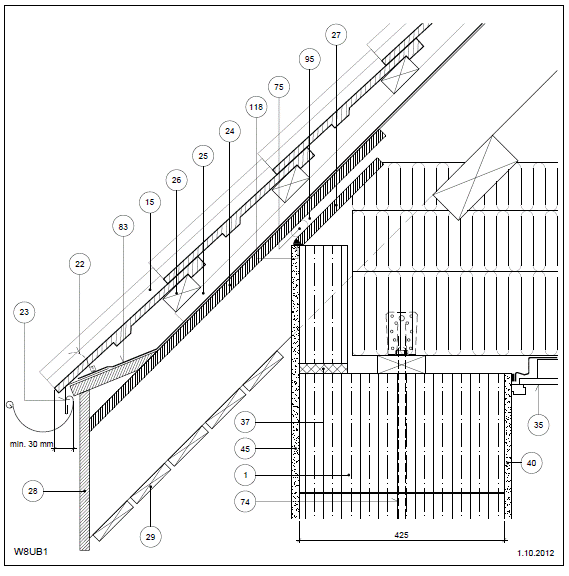

W8UB1

Bagmur: Monomur, tegl

  • Udvendig. Gitter- og hanebåndsspær
  • Tag med udhæng, 45° gitterspær
  • Monomur
  • Tagfod (lodret snit)
  • udnyttet tagetage
  • Monomur, 425 mm, T12
DWG IFC PDF
