Skråt tag

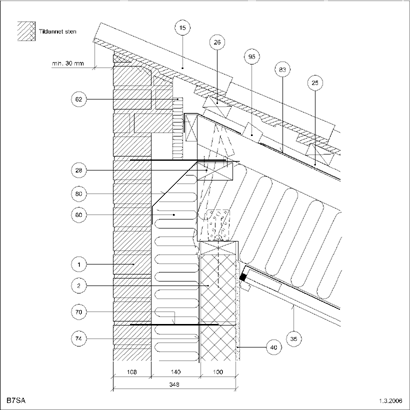

Bagmur: Letklinkerblokke

• Tilslutning (lodret snit)
• Komb.væg, 340 mm
• Skråt tag
• Tag med ensidigt fald, 25°, varmt tagrum
• Undertag, banevare
• Letklinkerblokke i bagmur
• Kombinationsvæg, 340 mm

U-værdier
U,l: 0.25
U,v: 0.15

Bagmur: Tegl

• Vandr. inddækn., hæld. 25°
• Tilslutning (lodret snit)
• Tegl i bagmur
• Vandret inddækning, taghældning 25°, varmt tagrum
• Skråt tag
• Undertag, banevare
• Hulmur, 348 mm

U-værdier
U,l: 0.27
U,v: 0.15

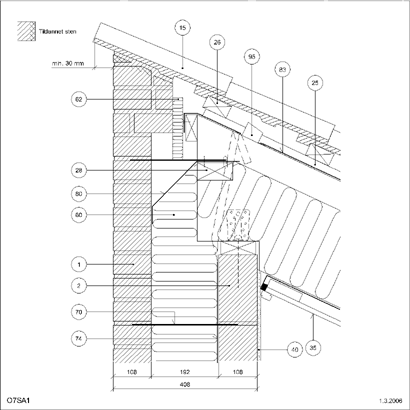

Bagmur: Tegl

• Hulmur, 408 mm
• Tilslutning (lodret snit)
• Skråt tag
• Vandret inddækning, taghældning 25°, varmt tagrum
• Tegl i bagmur
• Hulmur, 408 mm
• Undertag, banevare

U-værdier
U,l: 0.19
U,v: 0.15

Bagmur: Tegl

• Hulmur, 468 mm
• Tilslutning (lodret snit)
• Tegl i bagmur
• Vandret inddækning, taghældning 25°, varmt tagrum
• Skråt tag
• Undertag, banevare
• Hulmur, 468 mm

U-værdier
U,l: 0.14
U,v: 0.15

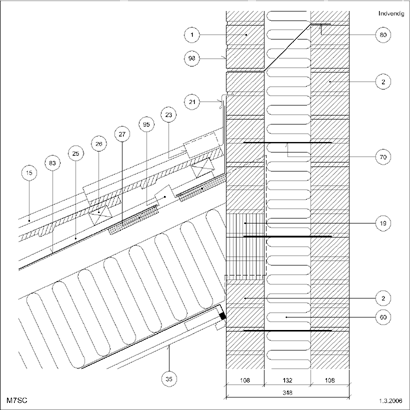

Bagmur: Tegl

• Skrå inddækn., hæld. 25°
• Tilslutning (lodret snit)
• Skråt tag
• Skrå inddækning, taghældning 25°, varmt tagrum
• Tegl i bagmur
• Hulmur, 348 mm
• Undertag, banevare

U-værdier
U,l: 0.27
U,v: 0.15

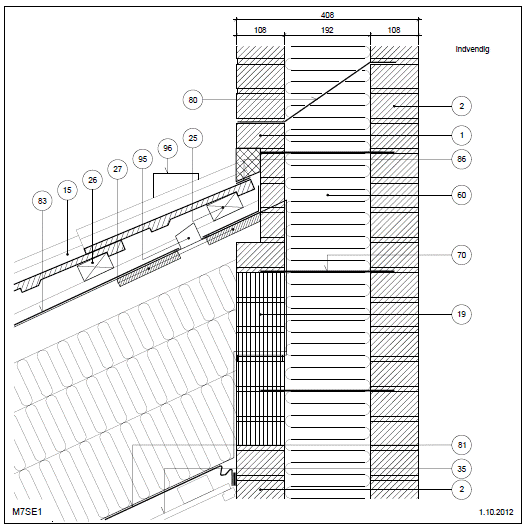

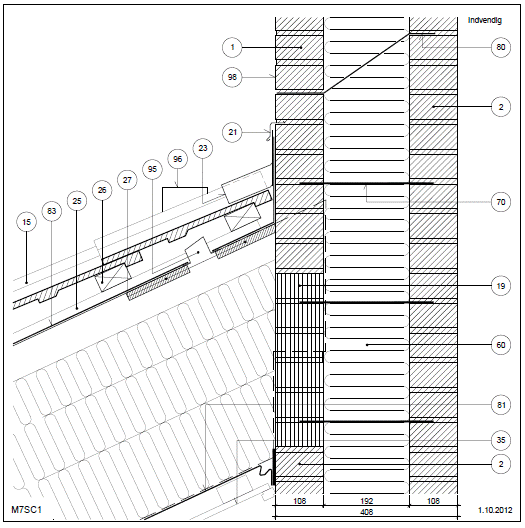

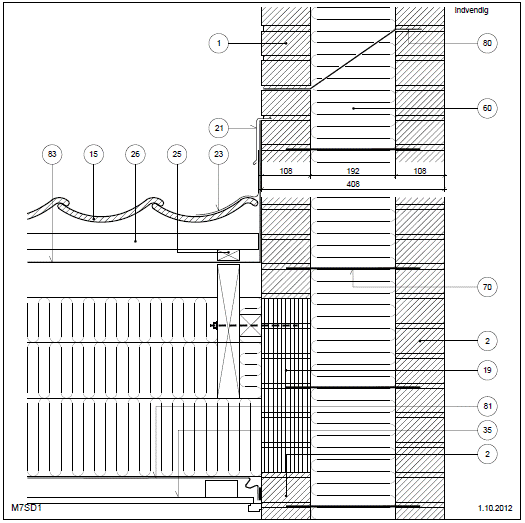

Bagmur: Tegl

• Hulmur, 408 mm
• Tilslutning (lodret snit)
• Tegl i bagmur
• Skrå inddækning, taghældning 25°, varmt tagrum
• Skråt tag
• Undertag, banevare
• Hulmur, 408 mm

U-værdier
U,l: 0.19
U,v: 0.15

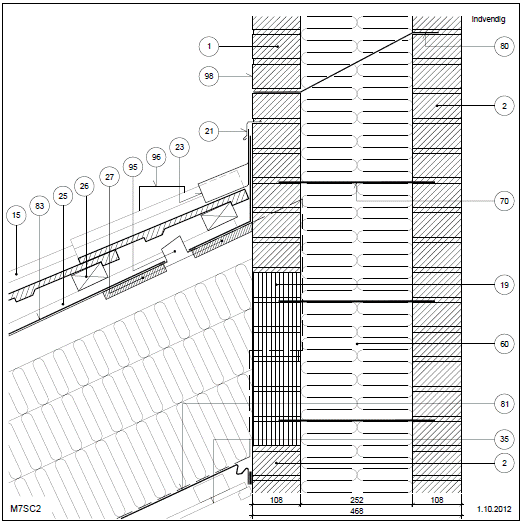

Bagmur: Tegl

• Hulmur, 468 mm
• Tilslutning (lodret snit)
• Skråt tag
• Skrå inddækning, taghældning 25°, varmt tagrum
• Tegl i bagmur
• Hulmur, 468 mm
• Undertag, banevare

U-værdier
U,l: 0.14
U,v: 0.15

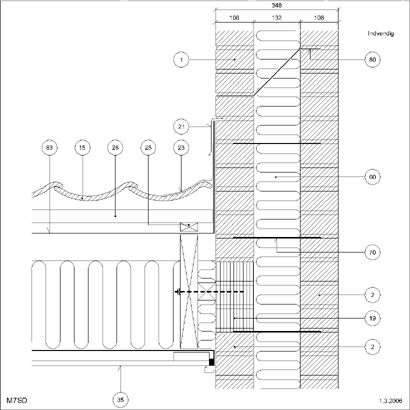

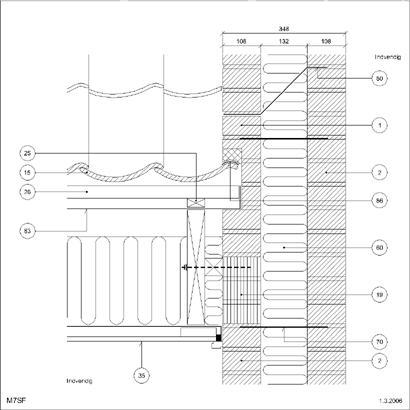

Bagmur: Tegl

• Vandret forskelling
• Tilslutning (lodret snit)
• Tegl i bagmur
• Vandret forskelling
• Skråt tag
• Undertag, banevare
• Hulmur, 348 mm

U-værdier
U,l: 0.27
U,v: 0.15

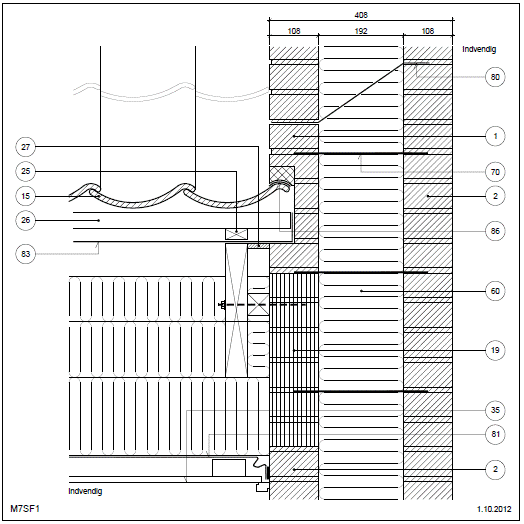

Bagmur: Tegl

• Hulmur, 408 mm
• Tilslutning (lodret snit)
• Skråt tag
• Vandret forskelling
• Tegl i bagmur
• Hulmur, 408 mm
• Undertag, banevare

U-værdier
U,l: 0.19
U,v: 0.15

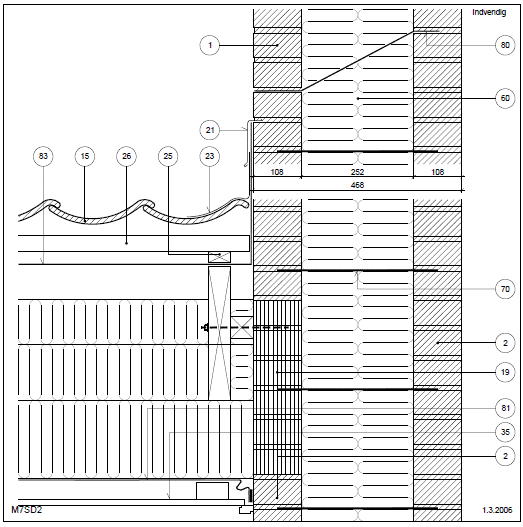

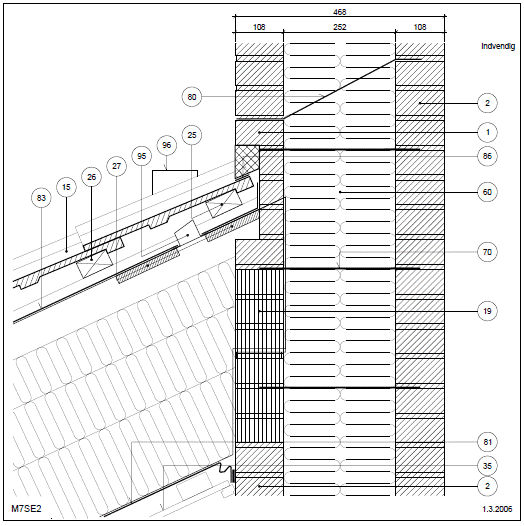

Bagmur: Tegl

• Hulmur, 468 mm
• Tilslutning (lodret snit)
• Tegl i bagmur
• Vandret forskelling
• Skråt tag
• Undertag, banevare
• Hulmur, 468 mm

U-værdier
U,l: 0.14
U,v: 0.15

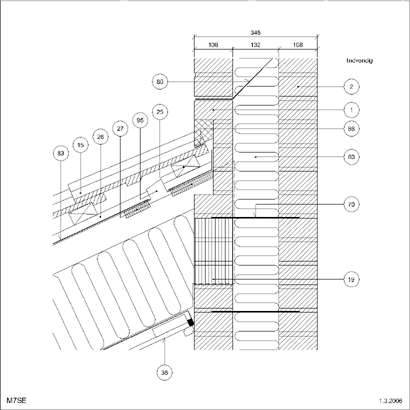

Bagmur: Tegl

• Skrå forskelling
• Tilslutning (lodret snit)
• Skråt tag
• Skrå forskelling
• Tegl i bagmur
• Hulmur, 348 mm
• Undertag, banevare

U-værdier
U,l: 0.27
U,v: 0.15

Bagmur: Tegl

• Hulmur, 408 mm
• Tilslutning (lodret snit)
• Tegl i bagmur
• Skrå forskelling
• Skråt tag
• Undertag, banevare
• Hulmur, 408 mm

U-værdier
U,l: 0.19
U,v: 0.15

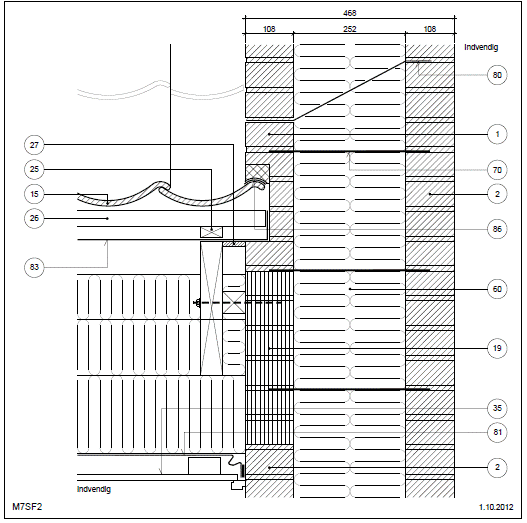

Bagmur: Tegl

• Hulmur, 468 mm
• Tilslutning (lodret snit)
• Skråt tag
• Skrå forskelling
• Tegl i bagmur
• Hulmur, 468 mm
• Undertag, banevare

U-værdier
U,l: 0.14
U,v: 0.15

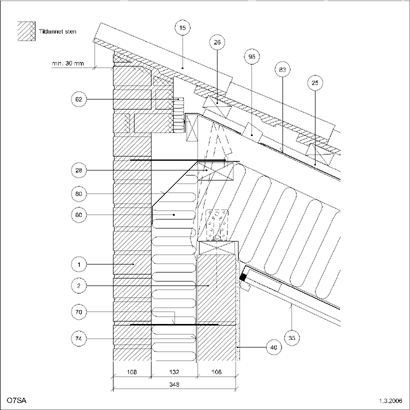

Bagmur: Teglblokke

• Ensidigt fald, 25°
• Teglblokke i bagmur
• Tilslutning (lodret snit)
• Tag med ensidigt fald, 25°, varmt tagrum
• Skråt tag
• Undertag, banevare
• Hulmur, 348 mm

U-værdier
U,l: 0.27
U,v: 0.15

Bagmur: Teglblokke

• Hulmur, 408 mm
• Skråt tag
• Tag med ensidigt fald, 25°, varmt tagrum
• Tilslutning (lodret snit)
• Teglblokke i bagmur
• Hulmur, 408 mm
• Undertag, banevare

U-værdier
U,l: 0.19
U,v: 0.15

Bagmur: Teglblokke

• Hulmur, 468 mm
• Teglblokke i bagmur
• Tilslutning (lodret snit)
• Tag med ensidigt fald, 25°, varmt tagrum
• Skråt tag
• Undertag, banevare
• Hulmur, 468 mm

U-værdier
U,l: 0.14
U,v: 0.15
