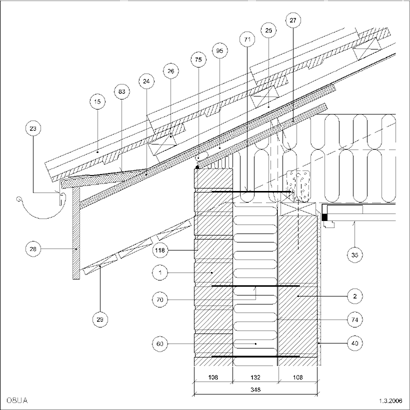

Gitterspær m/ udhæng 25º

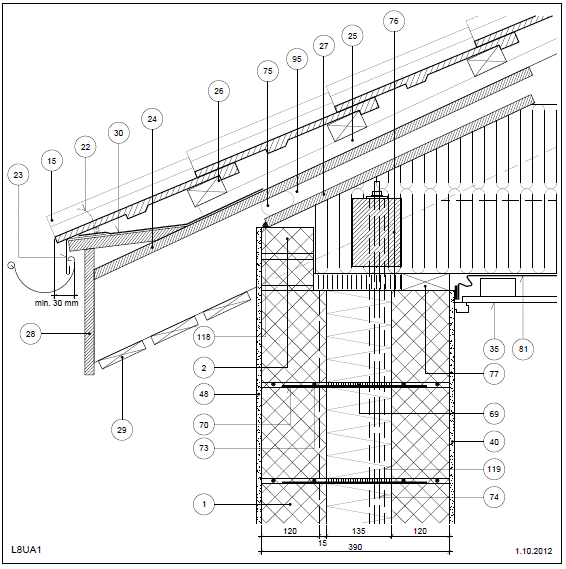

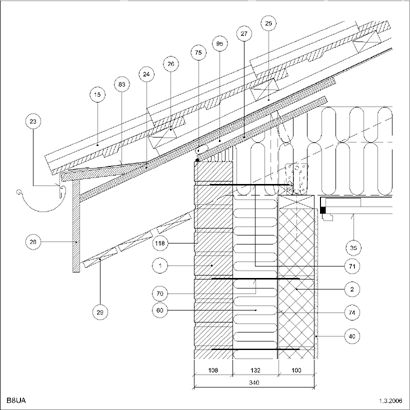

Bagmur: Letklinkerblokke

• Letkl.blokke
• Tagfod (lodret snit)
• Gitter- og hanebåndsspær
• Tag med udhæng, 25° gitterspær
• Undertag, banevare
• Letklinkerblokke i bagmur
• Kombinationsvæg, 340 mm

U-værdier
U,l: 0.25
U,v: 0.14

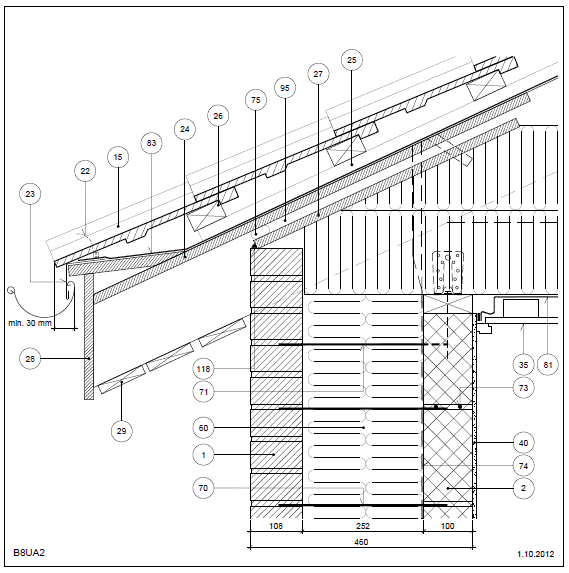

Bagmur: Letklinkerblokke

• Letkl.blokke
• Tagfod (lodret snit)
• Gitter- og hanebåndsspær
• Tag med udhæng, 25° gitterspær
• Letklinkerblokke i bagmur
• Kombinationsvæg, 460 mm

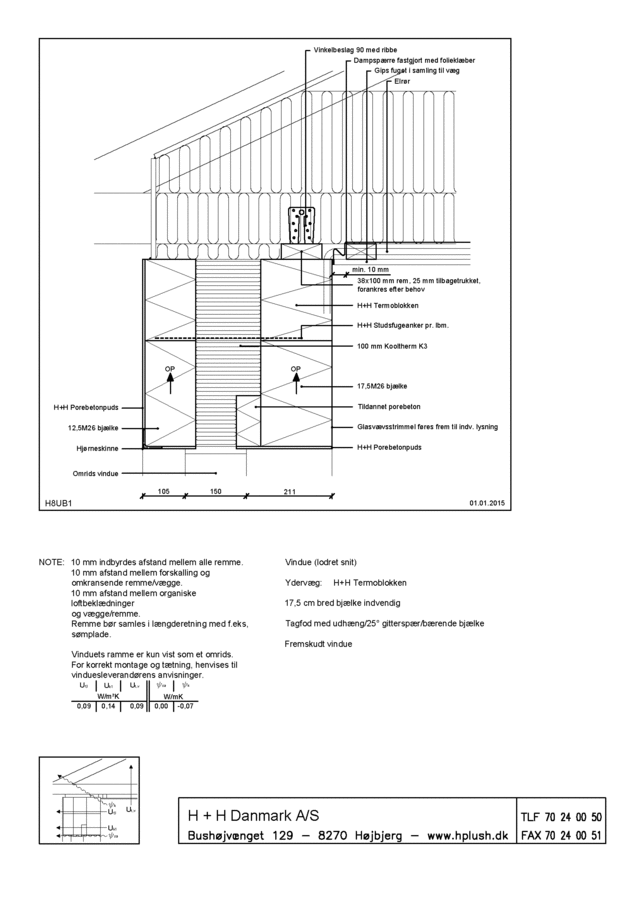

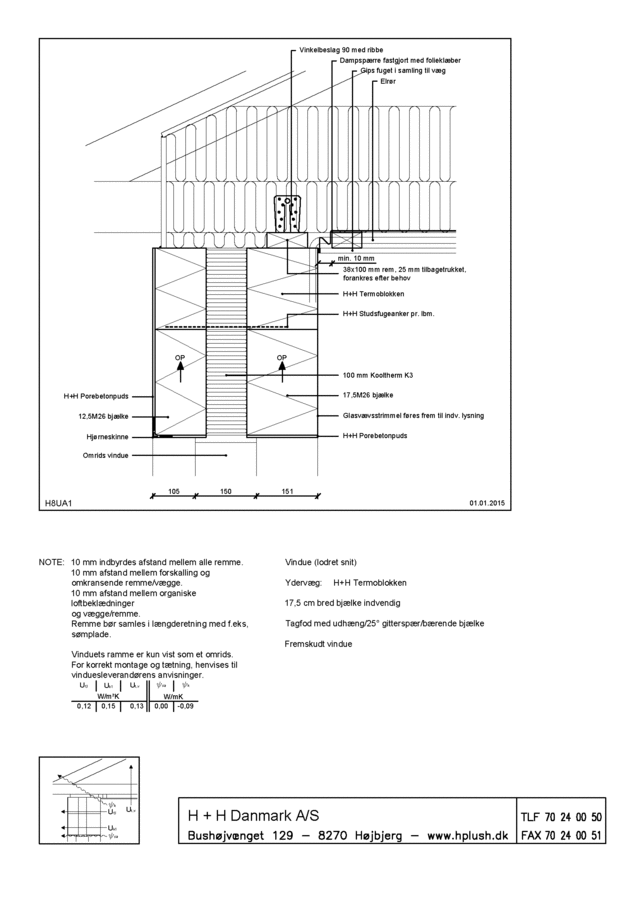

Bagmur: H+H Termoblokken

• 25' gitterspær
• Tagfod med udhæng
• H+H Termoblokken 406 mm
• Vægtop/spærfod (lodret snit)
• 17,5 cm brd bjælke indvendig
• Fremskudt vindue

U-værdier
U,l: 0.12
U,v: 0.13
kuldebro (1): 0.13

Bagmur: H+H Termoblokken

• 25' gitterspær
• Tagfod med udhæng
• H+H Termoblokken 466 mm
• Vægtop/spærfod (lodret snit)
• 17,5 cm brd bjælke indvendig
• Fremskudt vindue

U-værdier
U,l: 0.09
U,v: 0.09
kuldebro (1): 0.14

Bagmur: Monomur, porebeton

• Vægtop
• Porebeton
• Tagforankring
• Spærfod
• Vægtop/spærfod/Tagforankring (lodret snit)

U-værdier
U,l: 0.27
kuldebro (1): 0.26

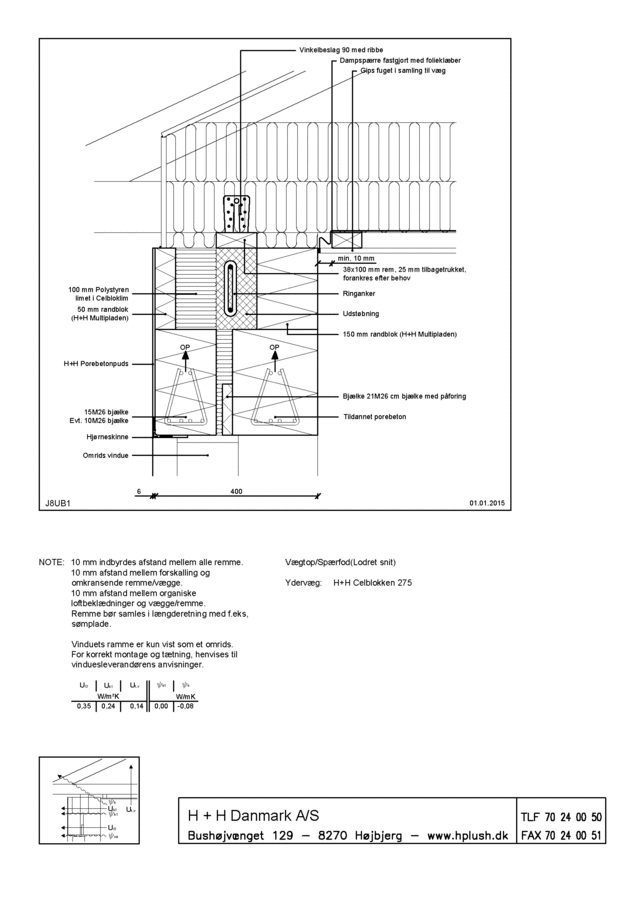

Bagmur: Monomur, porebeton

• Vægtop
• H+H Celblokken 275
• Tagforankring/ringanker
• Spærfod
• Vægtop/spærfod/Tagforankring (lodret snit)

U-værdier
U,l: 0.20
kuldebro (1): 0.24

Bagmur: Monomur, porebeton

• 25' gitterspær
• Tagfod med udhæng
• H+H Celblokken 275
• Vægtop/spærfod (lodret snit)
• Bærende overligger
• Fremskudt vindue

U-værdier
U,l: 0.35
U,v: 0.14
kuldebro (1): 0.24

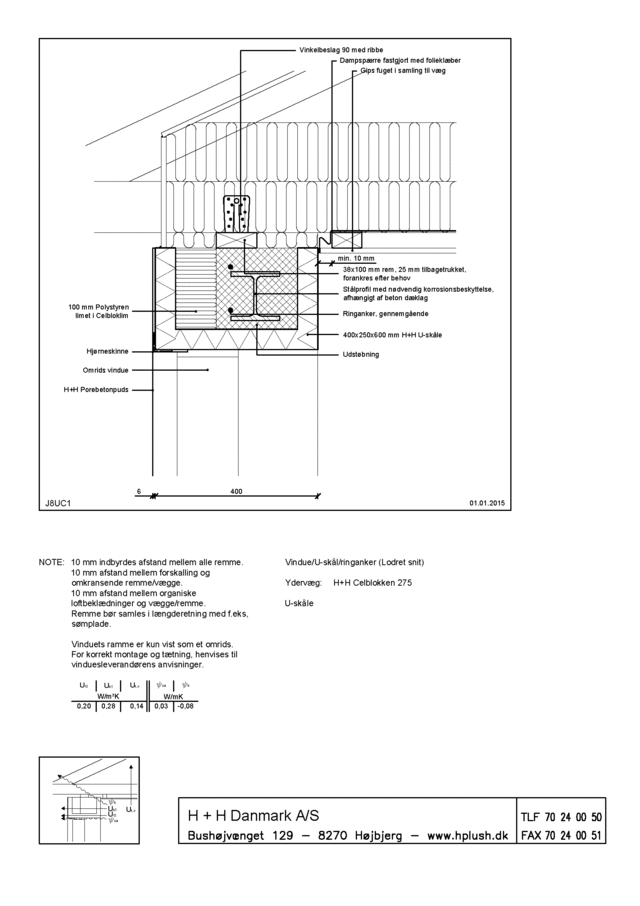

Bagmur: Monomur, porebeton

• 25' gitterspær
• Tagfod med udhæng
• H+H Celblokken 275
• Vindue/U-skål/ringanker (lodret snit)
• Bærende overligger
• Fremskudt vindue

U-værdier
U,l: 0.20
U,v: 0.14
kuldebro (1): 0.14

Bagmur: Leca Termblokke

• Tagfod (lodret snit)
• Ydervæg: Leca Termblokke 390 mm
• Gitterspær m/ udhæng 25º

U-værdier
U,l: ikke oplyst
U,v: ikke oplyst

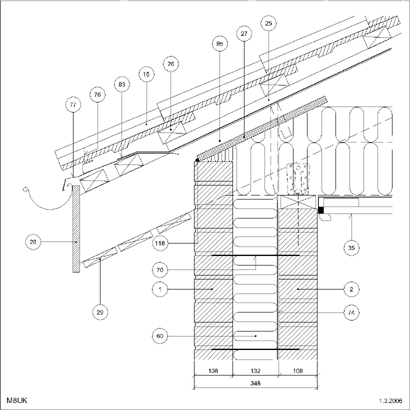

Bagmur: Tegl

• Tag med udhæng, 25° gitterspær
• Udvendig. Gitter- og hanebåndsspær
• Tagfod (lodret snit)
• Tegl i bagmur
• Hulmur, 348 mm
• Undertag, banevare

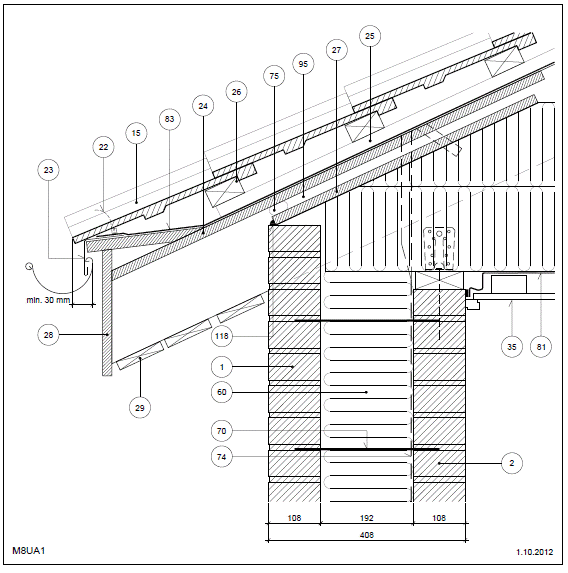

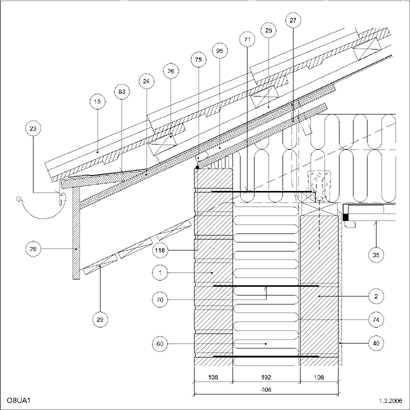

Bagmur: Tegl

• Hulmur, 408 mm
• Tegl i bagmur
• Tagfod (lodret snit)
• Gitterspær m/ udhæng 25º

U-værdier
U,l: ikke oplyst
U,v: ikke oplyst

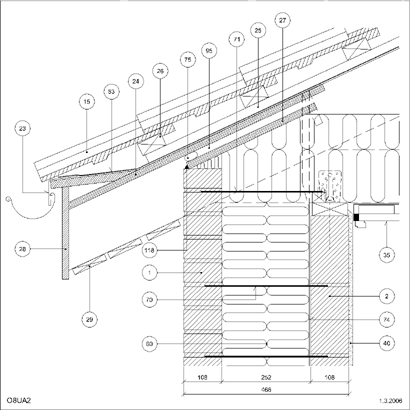

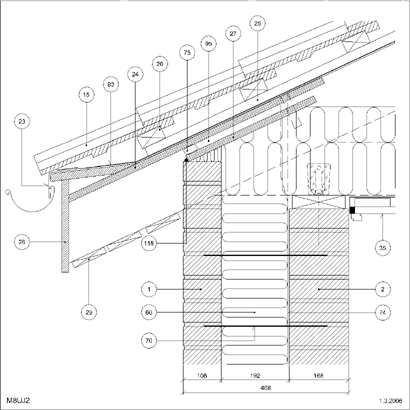

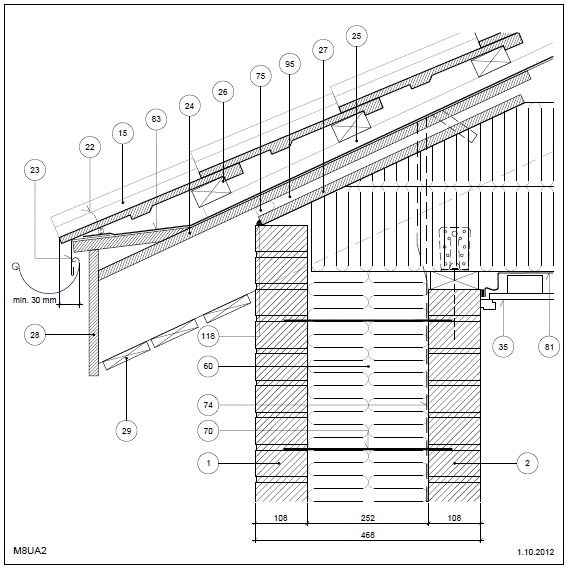

Bagmur: Tegl

• Hulmur, 468 mm
• Tagfod (lodret snit)
• Tegl i bagmur
• Gitterspær m/ udhæng 25º

U-værdier
U,l: ikke oplyst
U,v: ikke oplyst

Bagmur: Tegl

• Undertag, Tagfodselement
• Tag med udhæng, 25° gitterspær
• Udvendig. Gitter- og hanebåndsspær
• Tagfod (lodret snit)
• Tegl i bagmur
• Hulmur, 348 mm
• Gitterspær m/ udhæng 25º

U-værdier
U,l: 0.27
U,v: 0.14

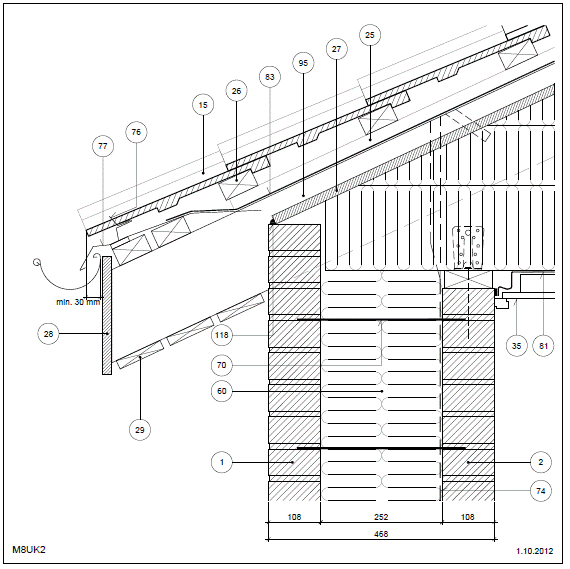

Bagmur: Tegl

• Tagfod (lodret snit)
• Undertag banevare, Tagfodselement
• Tag med udhæng, 25° gitterspær
• Udvendig. Gitter- og hanebåndsspær
• Tegl i bagmur
• Hulmur, 468 mm

U-værdier
U,l: ikke oplyst
U,v: ikke oplyst

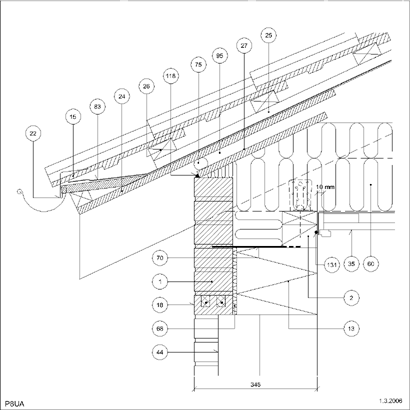

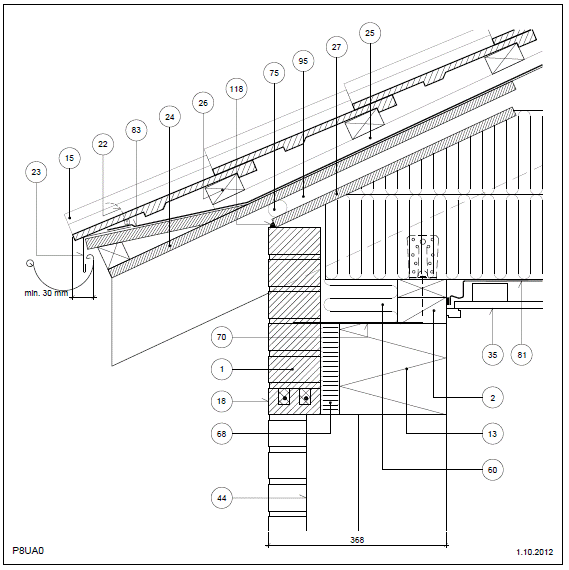

Bagmur: Porebeton

• 25' gitterspær
• Tagfod med udhæng
• Porebeton
• Tagfo/vunde (lodret snit)
• Bærende overligger
• Fremskudt vindue

U-værdier
U,l: 0.24
U,v: 0.14
kuldebro (1): 0.47

Bagmur: Porebeton

• 25' gitterspær
• Tagfod/vindue (lodret snit)
• Porebeton
• Tagfod med udhæng
• 25' gitterspær
• Fremskudt vindue
• Bærende overligger

U-værdier
U,l: 0.21
U,v: 0.14
kuldebro (1): 0.35

Bagmur: Porebeton

• 25' gitterspær
• Tagfod med udhæng
• Porebeton
• Tagfod/vindue (lodret snit)
• Bærende overligger
• Fremskudt vindue

U-værdier
U,l: 0.18
U,v: 0.14
kuldebro (1): 0.33

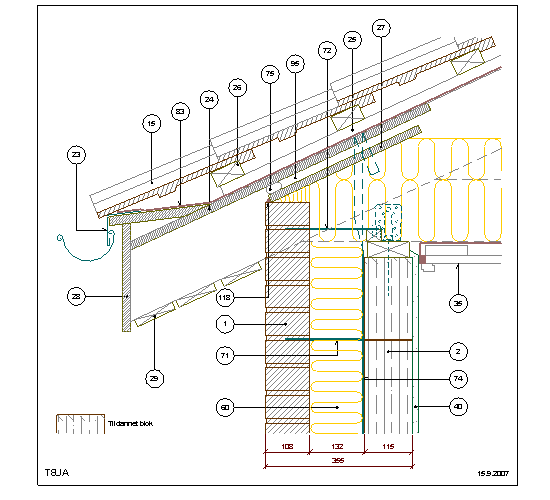

Bagmur: Højisolerende tegl

• Tag m. udhæng, 25° g.spær
• Tagfod (lodret snit)
• Isolerende teglblokke i bagmur
• Tag med udhæng, 25° gitterspær
• Udvendig. Gitter- og hanebåndsspær
• Kombinationsvæg, 355 mm
• Undertag, banevare

U-værdier
U,l: 0.24
U,v: 0.14

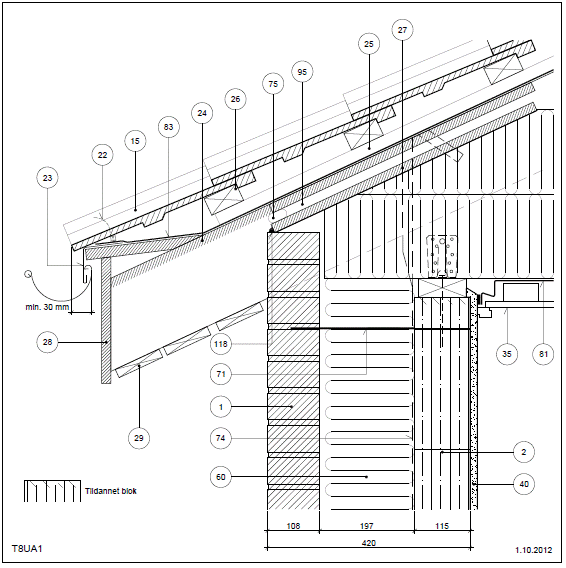

Bagmur: Højisolerende tegl

• Udvendig. Gitter- og hanebåndsspær
• Tag med udhæng, 25° gitterspær
• Isolerende teglblokke i bagmur
• Tagfod (lodret snit)
• Undertag, banevare
• Kombinationsvæg, 420 mm

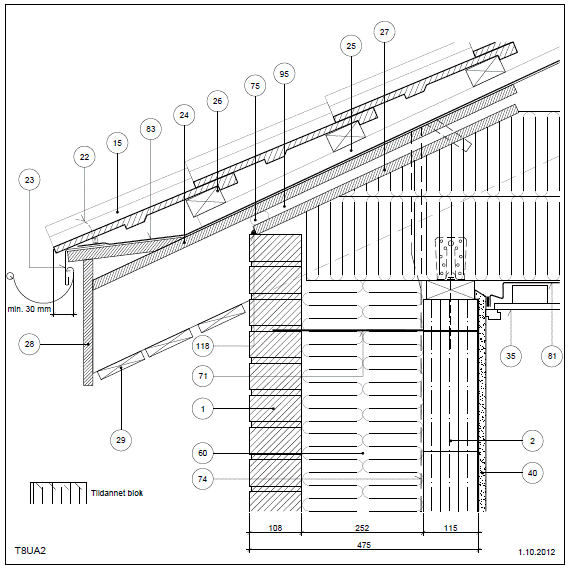

Bagmur: Højisolerende tegl

• Tagfod (lodret snit)
• Isolerende teglblokke i bagmur
• Tag med udhæng, 25° gitterspær
• Udvendig. Gitter- og hanebåndsspær
• Kombinationsvæg, 475 mm
• Undertag, banevare

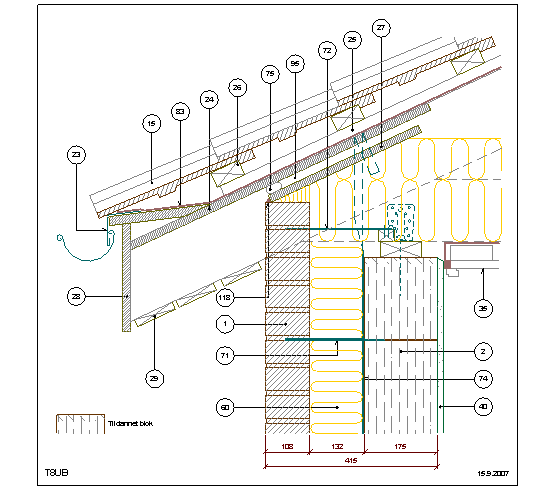

Bagmur: Højisolerende tegl

• Tag m. udhæng, 25° g.spær
• Udvendig. Gitter- og hanebåndsspær
• Tag med udhæng, 25° gitterspær
• Isolerende teglblokke i bagmur
• Tagfod (lodret snit)
• Undertag, banevare
• Kombinationsvæg, 415 mm

U-værdier
U,l: 0.22
U,v: 0.14

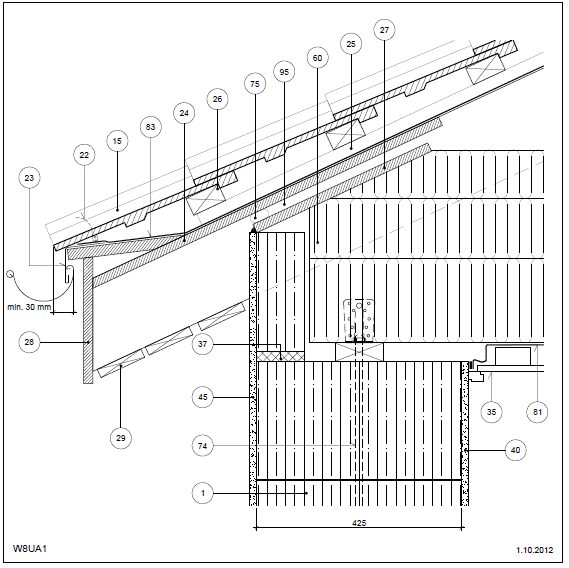

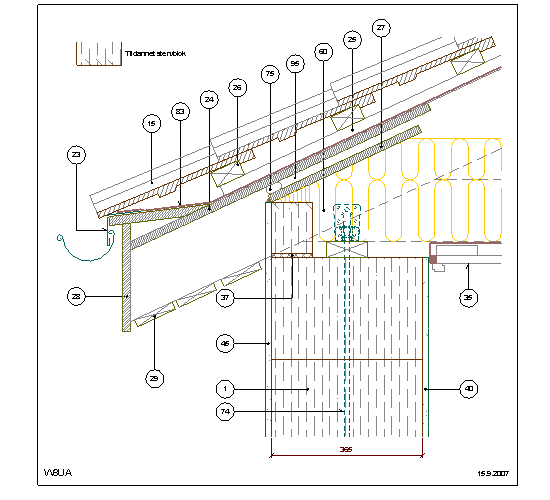

Bagmur: Monomur, tegl

• Tag m. udhæng, 25° g.spær
• Tagfod (lodret snit)
• Monomur
• Tag med udhæng, 25° gitterspær
• Udvendig. Gitter- og hanebåndsspær
• Monomur, 365 mm, T10
• Undertag, banevare

U-værdier
U,l: 0.27
U,v: 0.14

Bagmur: Monomur, tegl

• Udvendig. Gitter- og hanebåndsspær
• Tag med udhæng, 25° gitterspær
• Monomur
• Tagfod (lodret snit)
• Undertag, banevare
• Monomur, 425 mm, T12

Bagmur: Tegl

• Undertag, banevare
• Tegl i bagmur
• Tagfod (lodret snit)
• Udvendig. Gitter- og hanebåndsspær
• Tag med udhæng, 25° gitterspær
• Undertag, banevare
• Bagmur, 168 mm Hulmur, 468 mm

U-værdier
U,l: 0.18
U,v: 0.14

Bagmur: Teglblokke

• Tag m. udhæng, 25° g.spær
• Tagfod (lodret snit)
• Teglblokke i bagmur
• Udvendig. Gitter- og hanebåndsspær
• Tag med udhæng, 25° gitterspær
• Hulmur, 348 mm
• Undertag, banevare

U-værdier
U,l: 0.27
U,v: 0.14

Bagmur: Teglblokke

• Hulmur, 408 mm
• Tag med udhæng, 25° gitterspær
• Udvendig. Gitter- og hanebåndsspær
• Teglblokke i bagmur
• Tagfod (lodret snit)
• Undertag, banevare
• Hulmur, 408 mm

U-værdier
U,l: 0.19
U,v: 0.14

Bagmur: Teglblokke

• Hulmur, 468 mm
• Tagfod (lodret snit)
• Teglblokke i bagmur
• Udvendig. Gitter- og hanebåndsspær
• Tag med udhæng, 25° gitterspær
• Hulmur, 468 mm
• Undertag, banevare

U-værdier
U,l: 0.14
U,v: 0.14
